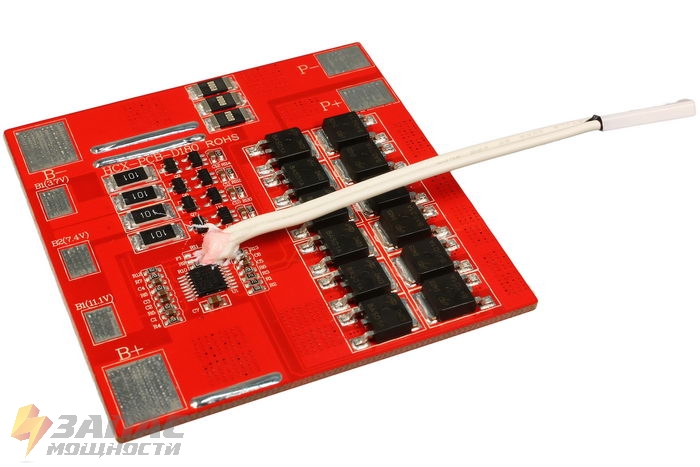

Изображение Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 25A с балансиром и терморезистором HCX-D180 в магазине Запас Мощности
Артикул: 0847
2 260 руб.
  • от 0 до 4 - 2260 руб.
  • от 5 до 24 - 2147 руб.
  • от 25 до 49 - 2034 руб.
  • от 50 - 1921 руб.
Всего на сумму 2260 руб.
Кол-во -
+ x 2260
Отзывов: 0
В наличииВ наличии
Поделиться
Описание товара:

Номинальное напряжение: 14,8В/11,1В (настраивается)
Номинальный рабочий ток: 25А
Защита от перезаряда/переразряда/перегрузки
Балансир

Характеристики:
Балансир
Да
Номинальное напряжение
11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В
12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В
4,20±0,025
Ток балансировки на каждую ячейку, мА
84±5
Ток потребления, мкА
≤20
Максимальный ток заряда, А
25
Описание товара



Особенности:

-Балансир: Плата контроля HCX-D180 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.
Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D180 имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для этого вам необходимо перенастроить плату защиты в соответствии с изображением ниже (установить перемычку на контакты F1 и переместить резистор R12 на R9)


Описание выводов:

 Режим 4S:     Режим 3S:
" B- " - общий минус батареи
" B1 " - +3,7В
" B2 " - +7,4В
" B3 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
" B- " - общий минус батареи
" B1 " - не подключается
" B2 " - +3,7В
" B3 " - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)



Характеристики:
Прочие
Артикул 0847
Балансир Да
Номинальное напряжение 11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В 12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20±0,025
Ток балансировки на каждую ячейку, мА 84±5
Ток потребления, мкА ≤20
Максимальный ток заряда, А 25
Максимальный ток разряда, А 25
Напряжение перезаряда, В 4,25±0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,15±0,05
Напряжение переразряда, В 2,50±0,08
Время срабатывания защиты переразряда, мс 50 - 200
Напряжение сброса защиты, В 3,0±0,1
Защита по току, А 63±10
Время срабатывания защиты по току, мс 5 - 20
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Снятие нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -20 ... +125
Размеры, мм 65 x 65 x 5
Вес, гр 26
Гарантия, м. б/г
