Артикул: 0321
4 990 руб.
Всего на сумму 4990 руб.
Кол-во -
+ x 4990
Отзывов: 0
В наличииВ наличии
Поделиться
Описание товара:

Номинальное напряжение: 37,0В
Номинальный рабочий ток: 80А
Защита от перезаряда/переразряда/перегрузки
Балансир
Индикация



Характеристики:
Балансир
Да
Поддержка терморезистора
Да
Номинальное напряжение
37,0В (10S)
Напряжение зарядки, В
42,0 (CC/CV)
Напряжение балансировки на каждую ячейку, В
4,20 ± 0,025
Ток балансировки на каждую ячейку, мА
62 ± 5
Ток потребления, мкА
≤50
Описание товара

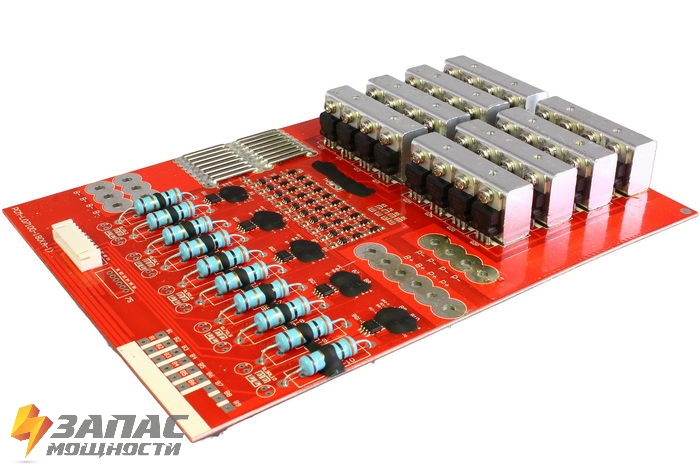

Контроллер заряда/разряда PCM-L10100-185 для 37,0В (10S) Li-Ion батарей

Максимально допустимый ток разряда: 80А
Контроллер содержит в себе функцию балансира

Подробные технические характеристики доступны на вкладке "Характеристики"

Особенности:

 -Балансир:
Плата контроля PCM-L10100-185 для 10S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи,  напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 30 мин после полной зарядки батареи
 -Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
 -Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Protection Circuit Module (PCM) For 37V Li-ion/Li-polymer Battery Pack-PCM-L10100-185

No. Test   item Criterion
1 Voltage Charging voltage DC:42V  CC/CV
Balance voltage for single cell 4.20 V±0.025V
2 Current Balance current for single cell 62mA±5mA
Low current consumption for single cell ≤50μA
Maximal continuous discharging current 80A
3 Overcharge Protection Over charge detection voltage 4.325±0.025V
Over charge detection delay time 0.96S~1.4S
Over charge release voltage 4.075±0.025V
4 Over-discharge Protection Over discharge detection voltage 2.50±0.05V
Over discharge detection delay time 115~173mS
Over discharge release voltage 2.9±0.05V
5 Over Current Protection     Over current detection voltage 0.62V
Over current detection current 120±10A(adjustable)
Detection delay time   7.2ms~11ms
Release condition Automatic Recovery
6 Short Protection Detection condition Exterior short circuit
Detection delay time 200-500us
Release condition Automatic Recovery
7 Resistance Protection  circuitry ≤20mΩ
8 Temperature Operating temperature range -40~+85°C
Storage temperature range -40~+125°C
9 Size   L200*W146*T26(mm)

* Characteristics subject to change without notice.



Характеристики:
Прочие
Артикул 0321
Балансир Да
Поддержка терморезистора Да
Номинальное напряжение 37,0В (10S)
Напряжение зарядки, В 42,0 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20 ± 0,025
Ток балансировки на каждую ячейку, мА 62 ± 5
Ток потребления, мкА ≤50
Максимальный ток заряда, А 10
Максимальный ток разряда, А 80
Напряжение перезаряда, В 4,275 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2
Напряжение сброса защиты, В 4,075 ± 0,1
Напряжение переразряда, В 2,5 ± 0,1
Время срабатывания защиты переразряда, мс 114 - 173
Напряжение сброса защиты, В 2,9 ± 0.1
Защита по току, А 120 ± 10
Время срабатывания защиты по току, мс 7 - 12
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 -500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 200 х 146 х 26
Вес, гр 540
Гарантия, м. б/г
