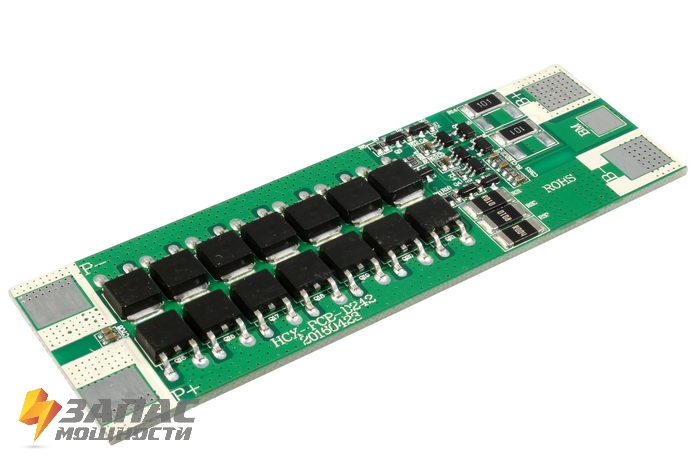

Изображение Контроллер заряда-разряда (PCM) для Li-Ion батареи 7,4В 35A с балансиром HCX-D242 в магазине Запас Мощности
Артикул: 3731
1 465 руб.
  • от 0 до 4 - 1465 руб.
  • от 5 до 24 - 1392 руб.
  • от 25 до 49 - 1319 руб.
  • от 50 - 1246 руб.
Всего на сумму 1465 руб.
Кол-во -
+ x 1465
Отзывов: 0
В наличииВ наличии
Поделиться
Описание товара:

Номинальное напряжение: 7,4В
Номинальный рабочий ток: 35А
Защита от перезаряда/переразряда/перегрузки
Балансир

Характеристики:
Балансир
Да
Поддержка терморезистора
Нет
Номинальное напряжение
7,4В (2S)
Напряжение зарядки, В
8,4 (CC/CV)
Напряжение балансировки на каждую ячейку, В
4,20 ± 0,025
Ток балансировки на каждую ячейку, мА
42 ± 5
Ток потребления, мкА
≤20
Описание товара




Контроллер заряда/разряда HCX-D242 для 7,4В Li-Ion батарей высокой мощности

Максимально допустимый ток заряда/разряда: 35А
Контроллер содержит в себе функцию балансира.

Подробные технические характеристики доступны на вкладке "Характеристики"

Особенности:

 -Высокая мощность.
Контроллер HCX-D242 рассчитан на работу с токами заряда/разряда до 35А.
 -Балансир:
Плата защиты HCX-D242 для 2S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи,  напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 24 часов после полной зарядки батареи.
 -Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
 -Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи
"BM " - +3,7В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)

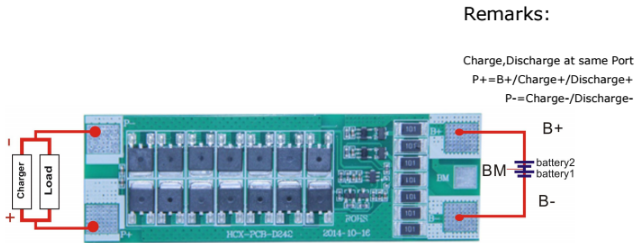

Схема включения:


В нашем магазине "Запас Мощности" вы можете заказать изготовление Li-Ion аккумуляторной батареи с применением этого контроллера, отправив нам техническое задание на электронную почту sale@zapas-m.ru или связавшись с нами по телефону +7(499) 99-512-69.


Характеристики:
Прочие
Артикул 3731
Балансир Да
Поддержка терморезистора Нет
Номинальное напряжение 7,4В (2S)
Напряжение зарядки, В 8,4 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20 ± 0,025
Ток балансировки на каждую ячейку, мА 42 ± 5
Ток потребления, мкА ≤20
Максимальный ток заряда, А 35
Максимальный ток разряда, А 35
Напряжение перезаряда, В 4,25 ± 0,025
Время срабатывания защиты перезаряда, с 0,5 - 2
Напряжение сброса защиты, В 4,05 ± 0,05
Напряжение переразряда, В 2,8 ± 0,0625
Время срабатывания защиты переразряда, мс 50 - 200
Напряжение сброса защиты, В 3,0 ± 0.1
Защита по току, А 88 ± 10
Время срабатывания защиты по току, мс 5 - 20
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -20 ... +125
Размеры, мм 100 х 32 х 5
Вес, гр 20
Гарантия, м. б/г
Дата изготовления 01.04.2016
