Артикул: 244

Описание товара:

Универсальный программируемый индикатор уровня заряда/разряда для Li-ion/Ni-Mh/Pb аккумуляторов с тестером емкости аккумулятора.
Показывает РЕАЛЬНУЮ емкость аккумулятора.

Характеристики:
Артикул
244
Модель
BW-TY01
Вес, гр
30
Гарантия, м.
6
В наличииВ наличии
Поделиться

Описание товара

Универсальный программируемый индикатор уровня заряда/разряда для Li-ion/Ni-Mh/Pb аккумуляторов с тестером емкости аккумулятора.
Показывает РЕАЛЬНУЮ емкость аккумулятора.




Комплектация:
- модуль индикатора BW-TY01;
- внешний сэмплер с проводом


Измеритель емкости аккумуляторов BW-TY01 - высокоточный прибор, который позволяет вам отображать реальную емкость вашей аккумуляторной батареи как в А*ч так и в процентах. Также вы можете выводить на дисплей такие параметры как текущее напряжение аккумулятора и ток, протекающий в цепи. Переключение между параметрами, отображаемыми на дисплее, происходит путем нажатия на кнопку, расположенную на передней панели непосредственно под LCD дисплеем.

Принцип работы основан на измерении энергии, которая была накоплена аккумулятором в процессе заряда. Измерение производится посредством последовательного включения в цепь аккумулятор - зарядное устройство (нагрузка) сэмплера (дискретизатора), который и измеряет значения тока и напряжения в цепи.


Технические характеристики измерителя емкости аккумуляторов BW-TY01:

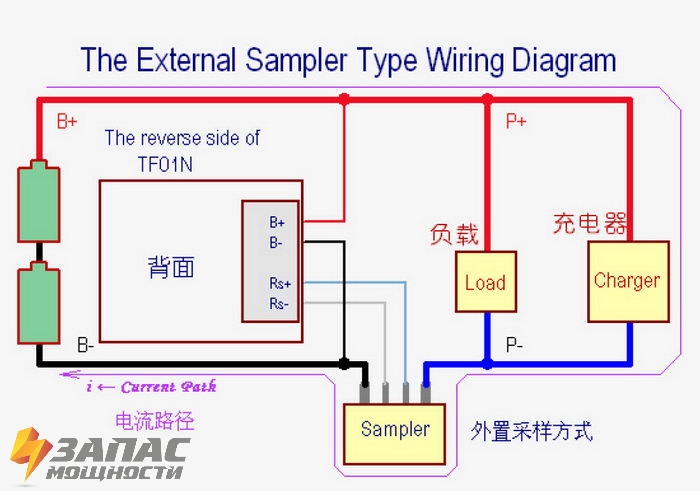

Электрическая-принципиальная схема включения BW-TY01 в цепь:

где Load - нагрузка, Charger - Зарядное Устройство

Инструкция по подключению

1. Подключите Измеритель емкости аккумуляторов BW-TY01 и семплер в цепь аккумулятора согласно схеме, представленной выше. Если дисплей не включился проверьте полярность подключения.

Внимание. Нарушение полярности подключения при напряжении свыше 15В может повредить индикатор BW-TY01

2. После первого подключения значение емкости, отображаемое на дисплее, будет равно "0". Подключите нагрузку и полностью разрядите аккумулятор. Ток в цепи должен протекать через сэмплер.

Не отключайте сэмплер в процессе заряда/разряда аккумулятора- это может привести к некорректным значениям параметров.

Подсветка дисплея включается автоматически при увеличении тока в цепи аккумулятор-нагрузка (зарядное устройство) свыше 50мА
В процессе разряда вы сможете наблюдать значения напряжения и тока в цепи.

3. После полного разряда батареи отключите нагрузку и подключите зарядное устройство к аккумулятору до полной зарядки аккумулятора. В процессе заряда подсветка дисплея работает прерывисто, что свидетельствует о нормальном процессе заряда. Дисплей будет отображать текущее значение емкости в А*ч, при этом значение емкости в "%" будет отображаться не корректно. Подсветка дисплея автоматически отключится при падении зарядного тока ниже 50мА. После окончания процесса заряда отключите зарядное устройство из цепи. На дисплее будет отображена РЕАЛЬНАЯ емкость вашего аккумулятора, т.е. то количество энергии которое "влезло" в аккумулятор в процессе заряда.

4. Отключите дисплей измерителя от цепи аккумулятора (отсоедините разъем от дисплея). Нажмите и удерживайте кнопку со стрелочкой "ВНИЗ", расположенную на задней панели модуля индикации. Подключите Измеритель емкости аккумуляторов BW-TY01 в цепь аккумулятора не отпуская кнопки.

5. Установите значение емкости, которое будет соответствовать 100% для Измеритель емкости аккумуляторов BW-TY01. Значение 100% емкости можно установить в пределах от 0,1 до 600Ач. Отключите тестер от цепи аккумулятора а затем подключите снова (без нажатия на кнопки).

6. На дисплее будет отображена реальная электрическая емкость вашей аккумуляторной батареи, которая будет соответствовать 100% в процентном выражении.

В процессе работы никогда не исключайте сэмплер из цепи аккумулятор-нагрузка(ЗУ). Это приведет к искажению параметров. Отключать можно только дисплей.

Дисплей имеет энергонезависимую память. Значения ваших параметров будут сохраняться даже при полном отключении питания.

При значении напряжения в цепи свыше 30В модуль индикации BW-TY01 может ощутимо греться при продолжительном времени работы. Не допускайте значительного нагрева!!! Это может повредить измеритель тестер.

Примеры показаний:





Габаритные размеры:


Характеристики:
Прочие
Артикул 244
Модель BW-TY01
Вес, гр 30
Гарантия, м. 6
