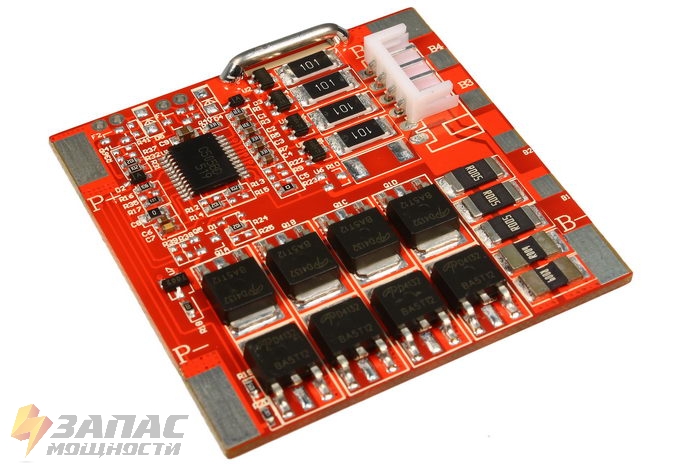

Купить оригинальные Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 20A с балансиром HCX-D123 купить в магазине Запас Мощности
BesTech Power Co

Описание товара:

Номинальное напряжение: 14,8В/11,1В (настраивается)
Номинальный рабочий ток: 20А
Защита от перезаряда/переразряда/перегрузки
Балансир
Компактный размер

Характеристики:
Артикул
0845
Производитель
Модель
HCX-D123
Балансир
да
Номинальное напряжение
11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В
12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В
4,20±0,025

Описание товара


Особенности:

-Балансир: Плата контроля HCX-D123 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.
Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D123 имеет 100% совместимость с Li-Ion батареями 3S (11,1В).
Для переключения контроллера HCX-D123 в режим 3S необходимо резистор R14 переместить на R12, а резистор R13 переместить на R15 (изображение ниже). Устанавливается перемычка на R22. Площадку "B2" необходимо замкнуть на "B-'"



Описание выводов:

Режим 4S: Режим 3S:
" B- " - общий минус батареи
" B1 " - не подключается
" B2 " - +3,7В

" B3 " - +7,4В
" B4 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
" B- " - общий минус батареи
" B1 " - не подключается
" B2 " - замкнуть на "В-"
" B3 " - +3.7В
" B4 " - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)



Характеристики

Прочие
Артикул 0845
Производитель BesTech Power Co
Модель HCX-D123
Балансир да
Номинальное напряжение 11,1В (3S) / 14,8В (4S)
Напряжение зарядки, В 12,6 (CC/CV) / 16,8 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20±0,025
Ток балансировки на каждую ячейку, мА 84 ± 5
Ток потребления, мкА <20
Максимальный ток заряда, А 20
Максимальный ток разряда, А 20
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,15 ± 0,1
Напряжение переразряда, В 2,5 ± 0,1
Время срабатывания защиты переразряда, мс 50 - 200
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 60 ± 10
Время срабатывания защиты по току, мс 5 - 60
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Снятие нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 50 x 50 x 4
Вес, гр 24
Гарантия, м. б/г
