Контроллер заряда-разряда (PCM) для Li-Ion батареи 25,9В 30A XR-7S-ZD-30

Симметричная плата защиты (PCM) для Li-ion батарей с номинальным напряжением 25,9В (7S)
Максимальный рабочий ток 30А (для заряда и разряда используется один и тот же порт)
Предохраняет батарею от перезаряда/переразряда, перегрузки.

Особенности:

-Балансир: Плата контроля XR-7S-ZD-30 имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением заряда в течении нескольких часов после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше напряжения заряда: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

ВНИМАНИЕ: платы защиты, приобретенные отдельно и имеющие следы использования (пайки, монтажа) обмену-возврату не подлежат. Вы можете заказать изготовление батареи на нашем производстве. На батарею в сборе предоставляются гарантийные обязательства.

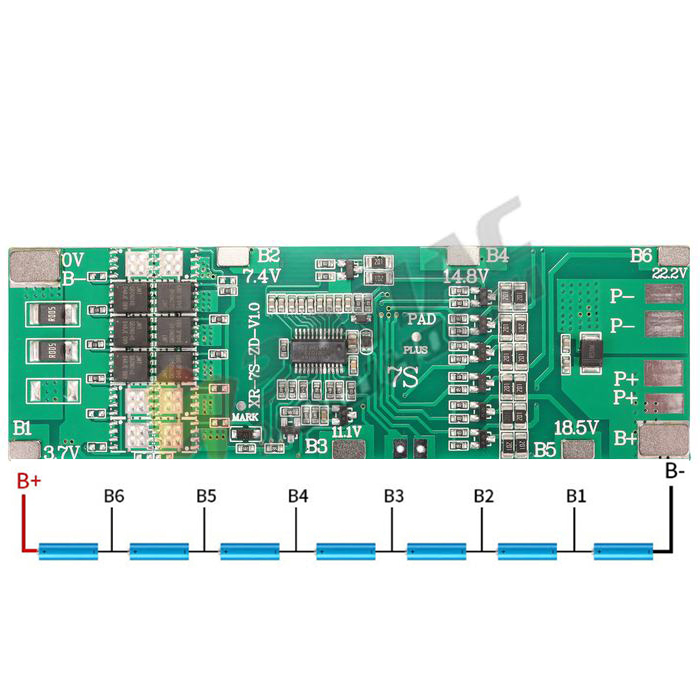

Схема включения:
