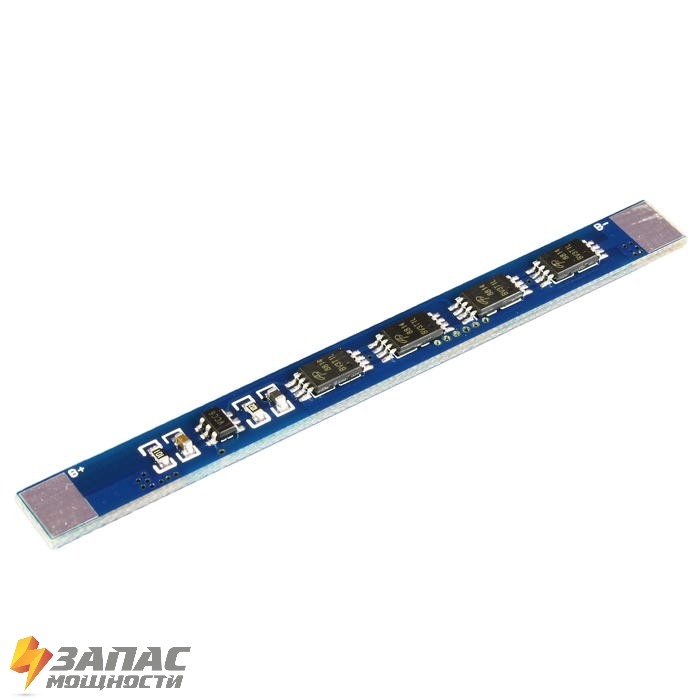

Контроллер заряда-разряда (PCM) для Li-Ion батареи 3,7В 7A PCM-YH10A-V2 (4 mosfet) купить в магазине Запас Мощности
Артикул: 0343

Описание товара:

Номинальное напряжение: 3,7В
Номинальный рабочий ток: 6-7А  (4 mosfet)
Защита от перезаряда/переразряда/перегрузки
Характеристики:
Артикул
0343
Модель
PCM-YH10A-V2 (4 mosfet)
Балансир
нет
Термодатчик
да
Номинальное напряжение
3,7В (1S)
Напряжение зарядки, В
4,2 (CC/CV)
Максимальный ток заряда, А
7
В наличииВ наличии
Поделиться

Описание товара

Технические характеристики

Модель: PCM YH10A-V2 (4 mosfet)
Количество последовательно-соединенных Li-Ion АКБ: 1шт
Номинальное напряжение: 3,7В
Напряжение заряда: 4,25В
Номинальный ток разряда: 6-7А
Максимальный ток заряда: 6-7А
Напряжение перезаряда ячейки (VCU): 4,25±0,025В
Время срабатывания защиты: 0,7-1,35с
Напряжение возобновления заряда: 4,05±0,05В
Напряжение переразряда (VDD): 2,4±0,062В
Время срабатывания защиты: 89-167мс
Напряжение возобновления разряда: 3,0±0,1В
Пороговое значение тока (IEC): 8±2А
Сброс защиты: отключение нагрузки
Защита от КЗ:
Время срабатывания защиты: 8-16мс
Сброс защиты: отключение нагрузки
Температура использования: -40°С ... +85°С
Размеры,мм: 62 х 6 х 2,3мм
Вес, гр: 2

Особенности:

- Контроль напряжения на ячейке
При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается.

- Контроль по току
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
"центральный вывод на обратной стороне" - вывод терморезистора


Характеристики:
Прочие
Артикул 0343
Модель PCM-YH10A-V2 (4 mosfet)
Балансир нет
Термодатчик да
Номинальное напряжение 3,7В (1S)
Напряжение зарядки, В 4,2 (CC/CV)
Максимальный ток заряда, А 7
Максимальный ток разряда, А 7
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,7 - 1,35
Напряжение сброса защиты, В 4,05 ± 0,05
Напряжение переразряда, В 2,4 ± 0,62
Время срабатывания защиты переразряда, мс 89 - 167
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 10 ± 2
Время срабатывания защиты по току, мс 5 - 60
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 62 х 6 х 2,3
Вес, гр 2
Гарантия, м. б/г
