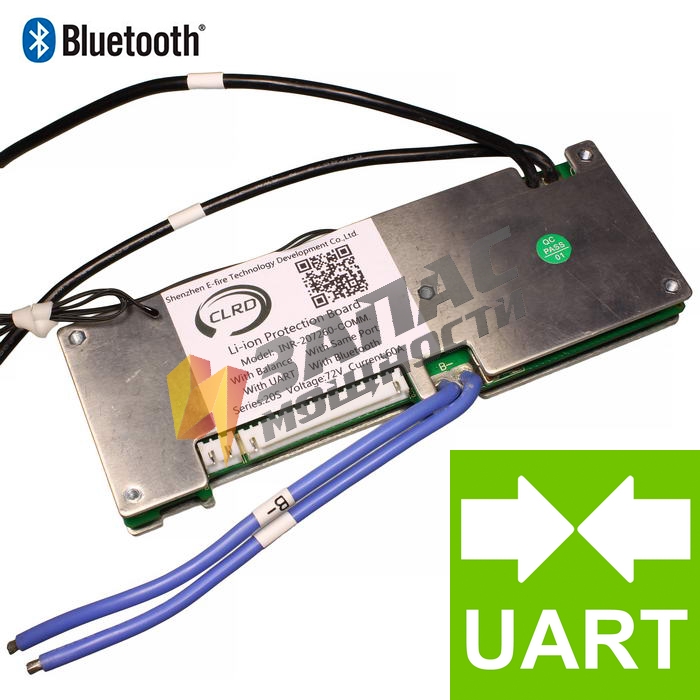

Контроллер заряда-разряда (PCM) для Li-Ion батареи 72,0В 60A INR-207260-comm (Bluetooth, UART) купить в магазине Запас Мощности
E-Fire
Артикул: 846

Описание товара:

Номинальное напряжение: 72,0В
Номинальный рабочий ток: 60А
Защита от перезаряда/переразряда/перегрузки
Балансир;
Поддержка Bluetooth
Поддержка UART

Характеристики:
Артикул
846
Производитель
Модель
INR-207260-comm
Балансир
да
Электронный ключ
Нет
Термодатчик
да
Номинальное напряжение
74,0В (20S)
В наличииВ наличии
Поделиться

Описание товара

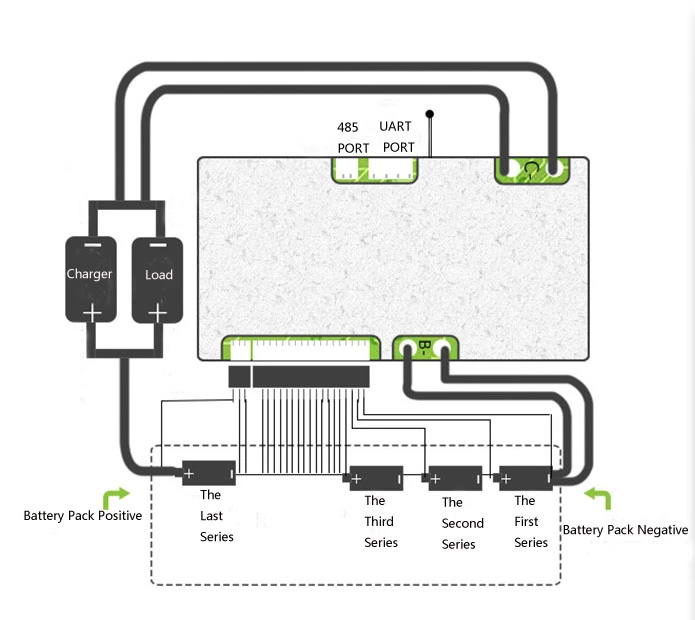

Контроллер заряда/разряда INR-207260-comm для 72,0В (20S) Li-Ion батарей
Максимально допустимый ток разряда/заряда: 60А
Контроллер содержит в себе функцию балансира
Поддержка подключения к смартфону по Bluetooth (при помощи Bluetooth-модуля)
Поддержка подключения к PC (при помощи UART модуля)




Особенности:

-Балансир:
Плата защиты INR-207260-comm для 72,0В (20S) Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) в течении нескольких часов после полной зарядки батареи
- Поддержка Bluetooth - Вы можете соединить BMS INR-207260-comm для 72,0В (20S) по протоколу Bluetooth (требуется Bluetooth модуль, в комплект не входит) с вашим смартфоном:


-Поддержка программирования по UART:
Вы можете соединить BMS INR-207260-comm для 72,0В (20S) по протоколу UART (требуется UARTмодуль, в комплект не входит) с вашим PC. ПО E-Fire позволяет контролировать и программировать многие параметры BMS.



Основные параметры, программируемые через приложение, для Li-Ion BMS CLRD:

Functions


Test items

specification


Unit

Min.

Type

Max.


Operating current

Rated charging current(CC-CV)

50

60

A

Rated discharge current

50

60

A


Charger voltage(CC-CV) lifepo4
Battery series *3.6

V






Charging protection
Charger voltage(CC-CV) Li-ion
Battery series *4.2

V

Over-charge protection voltage lifepo4
3.700

3.750

3.800

V

Over-charge protection voltage li-ion
4.200

4.250

4.300

V

Over-charge protection delay time
1000

2000

3000

mS
Over-charge protection recovery voltage lifepo4
3.550

3.600

3.650

V

Over-charge protection recovery voltage li-ion
4.100

4.150

4.200

V





Discharge protection

Over-discharge protection voltage lifepo4
2.400

2.500

2.600

V

Over-discharge protection voltage li-ion
2.600

2.700

2.800

V

Over-discharge protection voltage
1000

2000

3000

mS

Over-discharge protection recovery voltage lifepo4
2.900

3.000

3.100

V

Over-discharge protection recovery voltage li-ion
2.900

3.000

3.100

V








Overcurrent protection

Charging overcurrent protection value
55

60

65

A

Charging overcurrent delay
3

5

7

S

Charging release adjustment


32



S

Discharge overcurrent 1 protection current value
55

60

65

A

Discharge overcurrent 1 protection delay
3

5

7

S

Discharge overcurrent 2 protection current value
220

240

260

A

Discharge overcurrent 2 protection delay
100



500

mS

Discharge overcurrent protection recovery condition

32


S

Short circuit protection
Short circuit protection delay time
200



500

uS

Short circuit protection
Disconnect the load






Balanced function

Balanced turn-on voltage  li-ion
3.950

4.000

4.050

V

Balanced turn-on voltage lifepo4
3.350

3.400

3.450

V

Voltage difference achieves the starting condition
30

mV

balanced pattern
charge balance



Balanced current
40



60

mA









Temperature protection
High temperature protection for charging
62

65

68



Release value of charging high temperature protection
53

55

57



Low temperature protection for charging
-7

-5

-3



Low temperature protection release value of charge
-2

0

2



Discharge high temperature protection value
68

70

75



Discharge high temperature protection release value
63

60

67



Discharge low temperature protection value
-12

-10

-8



Discharge value at low temperature
-2

0

2



Internal resistance
Discharge loop internal resistance
/

5

10

mR



Self-consuming
Operating mode




20

mA

Sleep mode




200

uA

Sleep delay
no electricit/no communication line/Delay in unprotected state 10s

Характеристики:
Прочие
Артикул 846
Производитель E-Fire
Модель INR-207260-comm
Балансир да
Электронный ключ Нет
Термодатчик да
Номинальное напряжение 74,0В (20S)
Напряжение зарядки, В 84,0 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,18 ± 0,05
Ток балансировки на каждую ячейку, мА 35 ± 5
Ток потребления, мкА <50
Максимальный ток заряда, А 60
Максимальный ток разряда, А 60
Напряжение перезаряда, В 4,25 ± 0,025
Время срабатывания защиты перезаряда, с 0,5
Напряжение сброса защиты, В 4,19 ± 0,05
Напряжение переразряда, В 2,8 ± 0,05
Время срабатывания защиты переразряда, мс 50
Напряжение сброса защиты, В 3,0 ± 0,05
Защита по току, А 170 ± 10
Время срабатывания защиты по току, мс 5 - 20
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 61 х 80 х 12
Вес, гр 267
Гарантия, м. б/г
