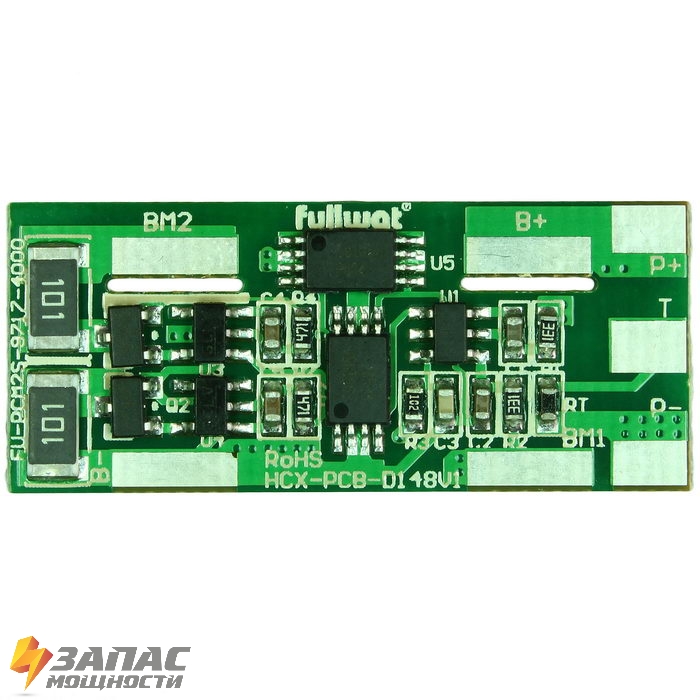

Контроллер заряда-разряда (PCM) для Li-Ion батареи 7,4В 4A с балансиром HCX-D148V1 купить в магазине Запас Мощности
Артикул: 0294

Описание товара:

Номинальное напряжение: 7,4В
Номинальный рабочий ток: 4А
Защита от перезаряда/переразряда/перегрузки Встроенный балансир, терморезистор
Характеристики:
Артикул
0294
Модель
HCX-D148V1
Балансир
да
Термодатчик
да
Номинальное напряжение
7,4В (2S)
Напряжение зарядки, В
8,4 (CC/CV)
Напряжение балансировки на каждую ячейку, В
4,20 ± 0,05
В наличииВ наличии
Поделиться

Описание товара





Технические характеристики

Модель: PCM_HCX-D148V1
Количество последовательно-соединенных Li-Ion АКБ: 2шт
Номинальное напряжение: 7,4В
Напряжение балансира (для ячейки): 4,2±0,025В
Напряжение заряда: 8,4В
Алгоритм заряда: CC/CV
Номинальный ток разряда: 4А
Максимальный ток заряда: 4А
Напряжение перезаряда ячейки (VCU): 4,25±0,025В
Время срабатывания защиты: 0,7-1,35с
Напряжение возобновления заряда: 4,05±0,05В
Напряжение переразряда (VDD): 2,65±0,05В
Время срабатывания защиты: 89-167мс
Напряжение возобновления разряда: 3,0±0,1В
Пороговое значение тока (IEC): 6±1А
Сброс защиты: отключение нагрузки
Защита от КЗ:
Время срабатывания защиты: 8-16мс
Сброс защиты: отключение нагрузки
Сопротивление схемы защиты: <=50мОм
Возможность подключения индикации
Температура использования: -40°С ... +85°С
Размеры,мм: 33 х 14 х 2,4мм
Вес, гр: 10

Особенности:

-Балансир:
Плата контроля PCM_HCX-D148V1 для 2S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 8,4В (после окончания активного процесса заряда) не менее 60 мин после полной зарядки батареи.
-Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
-Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи
"BM1" или "BM2" - +3,7В (выводы закорочены)
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
" T " - выход терморезистора NTC 10K

Схема включения:


В нашем магазине "Запас Мощности" вы можете заказать изготовление Li-Ion аккумуляторной батареи с применением этого контроллера, отправив нам техническое задание на электронную почту sale@zapas-m.ru или связавшись с нами по телефону +7(499) 99-512-69.


Характеристики:
Прочие
Артикул 0294
Модель HCX-D148V1
Балансир да
Термодатчик да
Номинальное напряжение 7,4В (2S)
Напряжение зарядки, В 8,4 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20 ± 0,05
Ток балансировки на каждую ячейку, мА 42 ± 5
Ток потребления, мкА <20
Максимальный ток заряда, А 4
Максимальный ток разряда, А 4
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,7 - 1,35
Напряжение сброса защиты, В 4,05 ± 0,05
Напряжение переразряда, В 2,65 ± 0,1
Время срабатывания защиты переразряда, мс 89 - 167
Напряжение сброса защиты, В 3,0 ± 0.1
Защита по току, А 6 ± 1
Время срабатывания защиты по току, мс 8 - 16
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 14 х 33 х 2,4
Вес, гр 2
Гарантия, м. б/г
