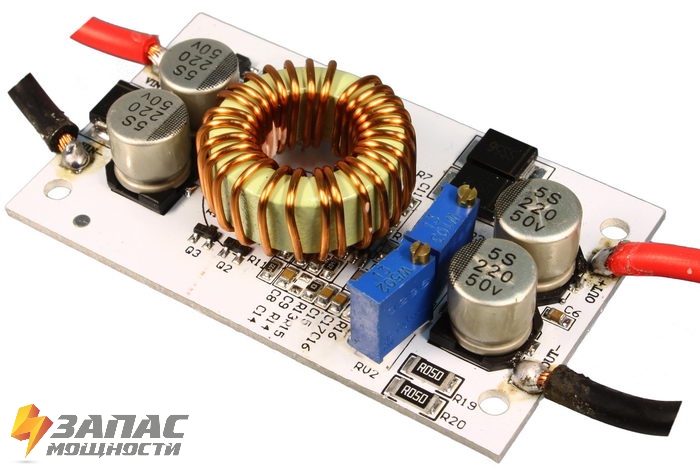

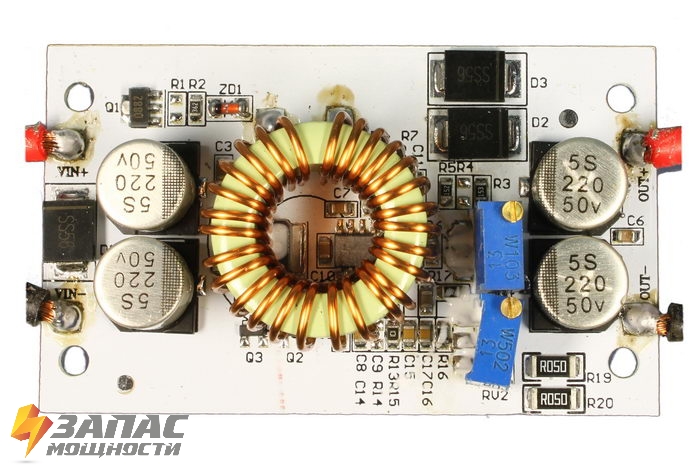

U024V Высокомощный повышающий DC-DC преобразователь 8.5В-46В в 12В-48В с ограничителем тока (190Вт макс)
Повышающий DC-DC преобразователь позволяет получить на выходе стабилизированное напряжение при изменяющемся напряжении на входе.
Напряжение выхода устанавливается многооборотным переменным резистором.
Для корректной работы разница между входным и выходным напряжением должна составлять не менее 2В. Если данное условие выполнить не возможно, используйте Повышающе/Понижающие DC-DC преобразователи
Спецификация:
Размеры, мм: 70 х 46 х 13
Напряжение вх., В: 8.5 - 46
Напряжение вых.. В: 12 - 48
Ток вых.макс., А: 4,5
Макс. мощность,Вт: 190 (без принудительного охлаждения- 100Вт)
Минимальная разница Uвх/Uвых: 2В
КПД: 92-96%
Защита от переполюсовки: ДА
Защита от КЗ: ДА
Защита от перегрузки: НЕТ
Данный товар не подлежит обмену/возврату. Вы должны четко понимать что вы покупаете и быть уверенны в правильности своего выбора. Товар предоставляется "как есть" и, совершая покупку, вы соглашаетесь со всеми вышеописанными условиями.
|
Регулировка напряжения выхода:
Подключите источник питания к контактным площадкам VIN+ и VIN- ;
Подключите вольтметр к контактным площадкам OUT+ и OUT- (без нагрузки);

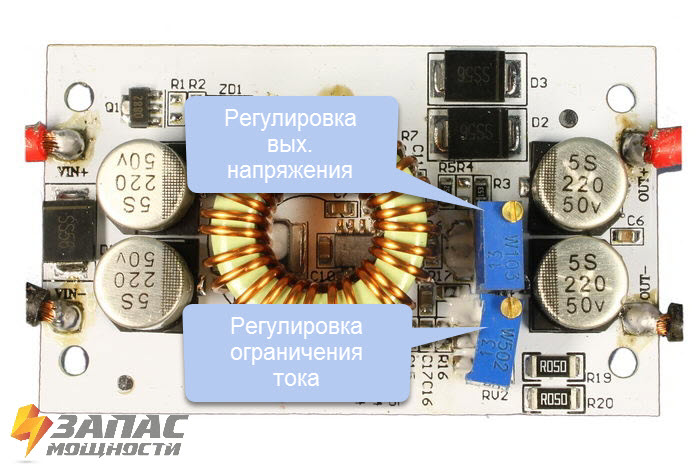

Вращайте потенциометр регулировки напряжения (см. картинку выше) по часовой стрелке для увеличения выходного напряжения или против часовой стрелки для уменьшения значения выходного напряжения.
!Для корректной работы разница между выходным и входным напряжением должна быть не ниже 2В!
Регулировка ограничения тока выхода:
установите нужное напряжение выхода (см.выше);
поверните потенциометр регулировки тока (см. картинку выше) против часовой стрелки около 30 раз - тем самым вы установите максимально возможное ограничение по току (минимальный ток на выходе)
ВНИМАНИЕ! Для данной модели преобразователя минимальное значение выходного тока равно 1,1-1,3А.;
Подключите нагрузку (аккумулятор или светодиод) к OUT+ и OUT- и амперметр последовательно в цепь нагрузки;
Вращайте потенциометр регулировки тока по часовой стрелке увеличивая ток выхода до нужного значения.
Помните, что если сопротивление вашей нагрузки равно, к примеру, 15Ом и вы выставили напряжение выхода 30В, то максимально возможный ток в цепи выхода составит 2А. Таким образом диапазон регулировки тока составит от 1,1 до 2А. Поднять ток выше вы не сможете по законам физики.
Внимание! Не допускается замыкать контакты ВЫХ+ и ВЫХ- накоротко (или подключать амперметр без нагрузки) для регулировки ограничения по току.
ПРИМЕР:
Вы подключили на вход источник питания 12В (автомобильный аккумулятор). На выходе вы выставили 24В и подключаете нагрузку с входным сопротивлением 6Ом. Без каких-либо ограничений ток в цепи нагрузки по закону Ома будет равен:
I=U/R=24В / 6Ом = 4А
Мощность нагрузки, при этих параметрах составит:
P=U*I= 24В * 4А = 96Вт
Мощность мы посчитали, чтобы показать, что при этих параметрах нагрузки, ток на входе преобразователя будет равен:
Iвх=Pвых / Uвх = 96Вт / 12В = 8А
Таким образом вам надо быть уверенными, что источник питания, который вы подключаете на вход преобразователя способен выдать необходимый ток для обеспечения необходимых параметров на выходе.
Идем дальше.
Вы хотите ограничить ток в цепи нагрузки на значении 3А (помним, что без ограничений ток в цепи нагрузки будет равен 4А).
Вы начинаете крутить потенциометр I-ADJ против часовой стрелки пока значение тока в выходной цепи не начнет снижаться до 3А.
