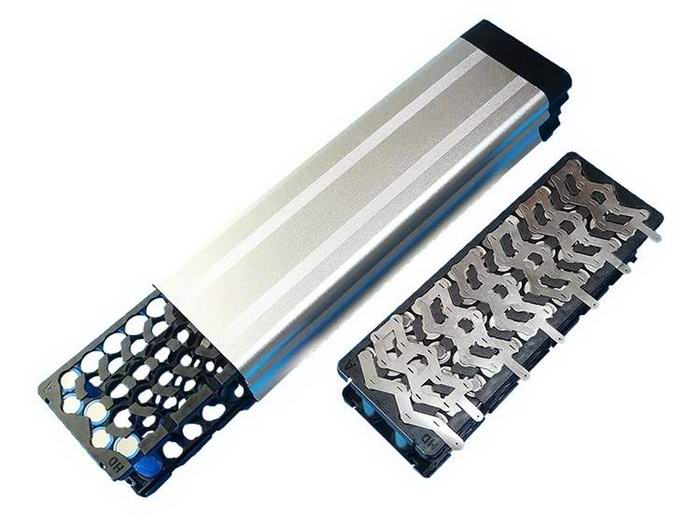

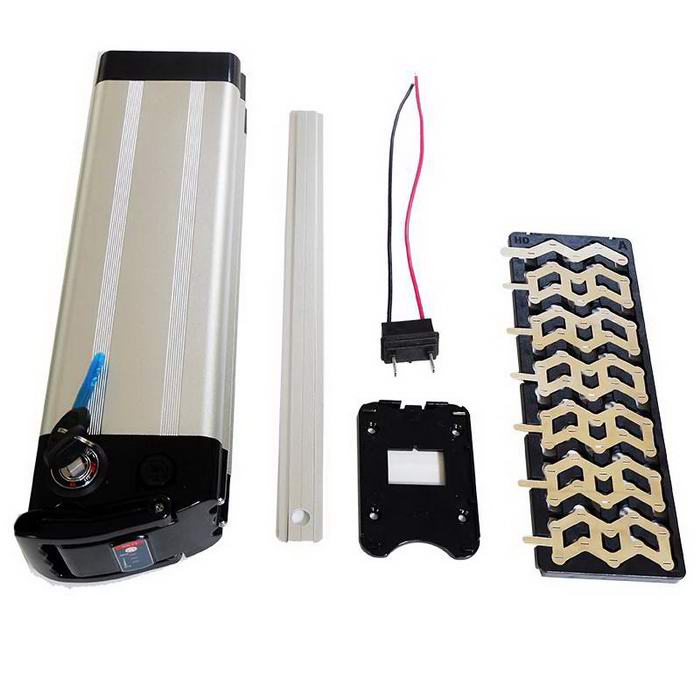

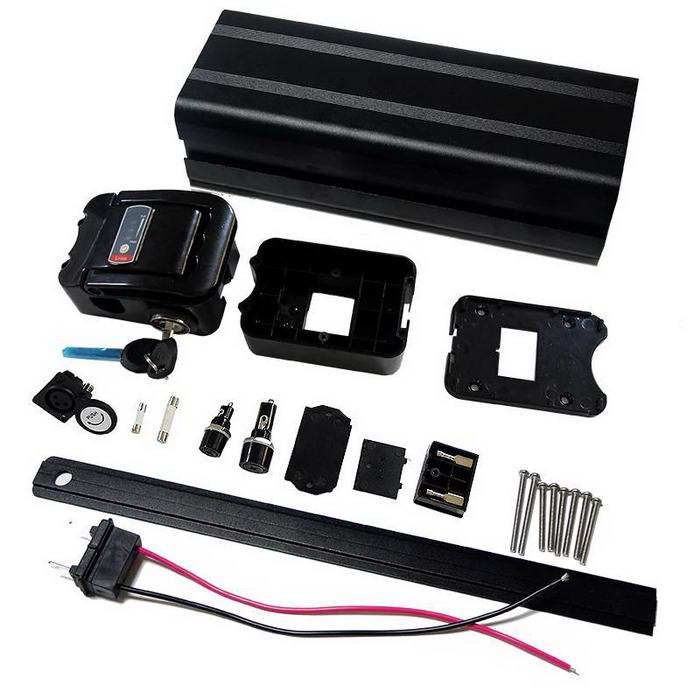

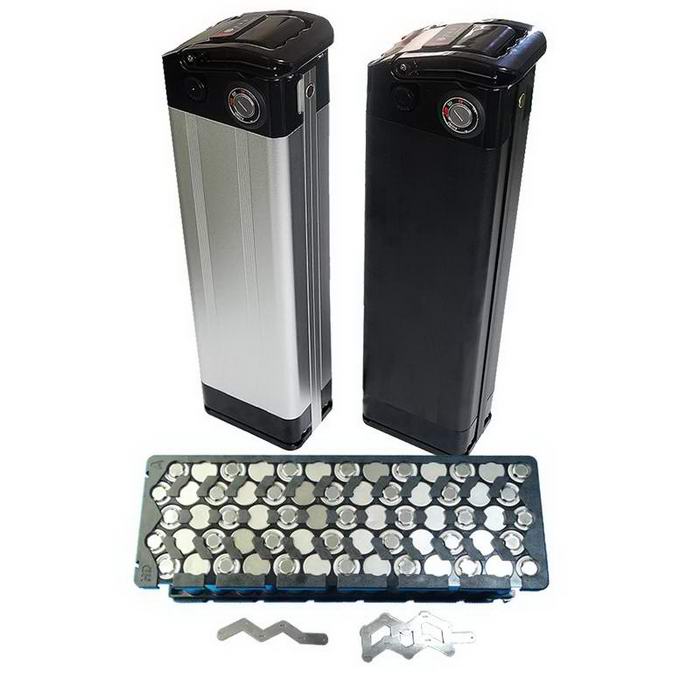

ZM-C001SF/10 Комплект для сборки Li-Ion батареи Silver Fish для электровелосипеда 36В / 48В (индикатор на 36В)

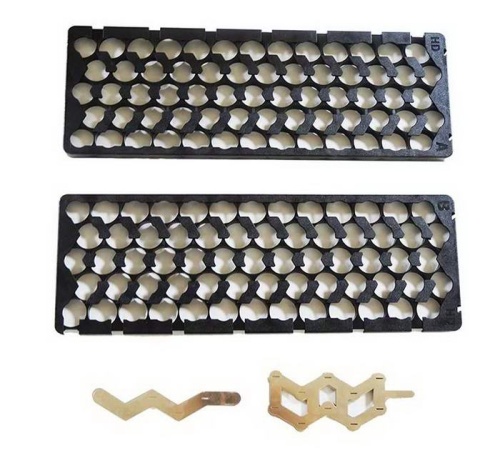

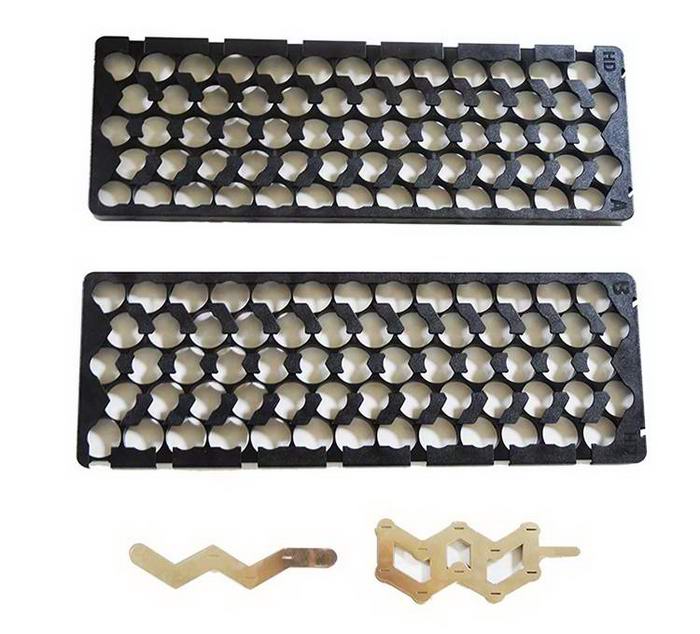

Комплект Silver Fish для изготовления Li-Ion батареи для электровелосипеда. Цвет: Серебристый

Готовые батареи в этом корпусе здесь.

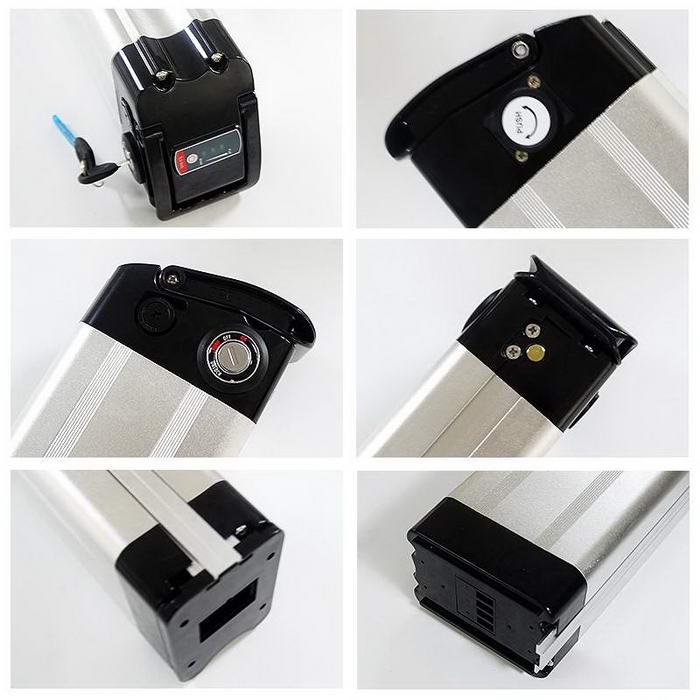

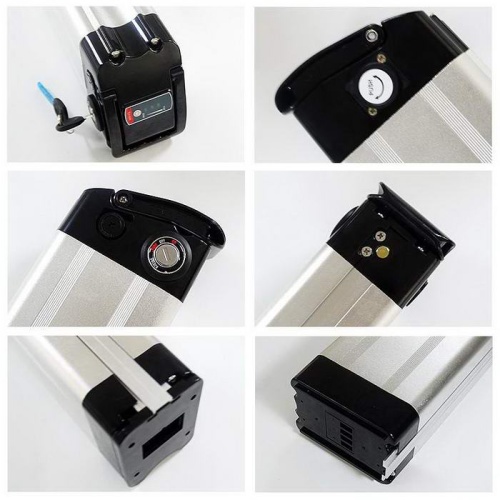

Разъемы.

Разъем зарядного устройства: XLR 3 pin (ответная часть, если нужна)
Основной разъем: 2ух- портовый, нижнее расположение

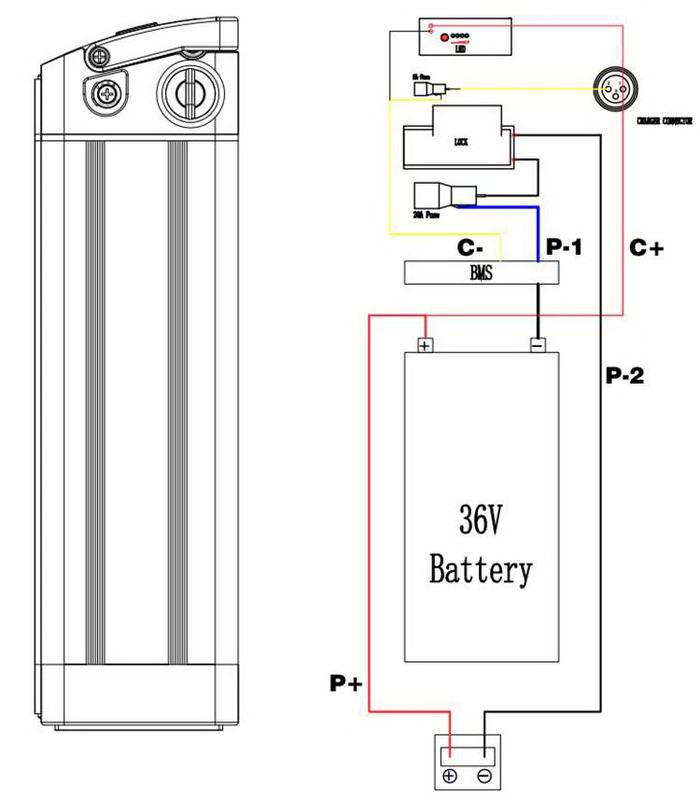

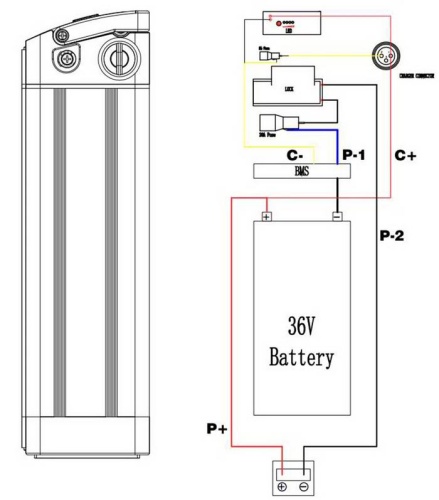

Как подключить Li-Ion батарею в корпус SilverFish

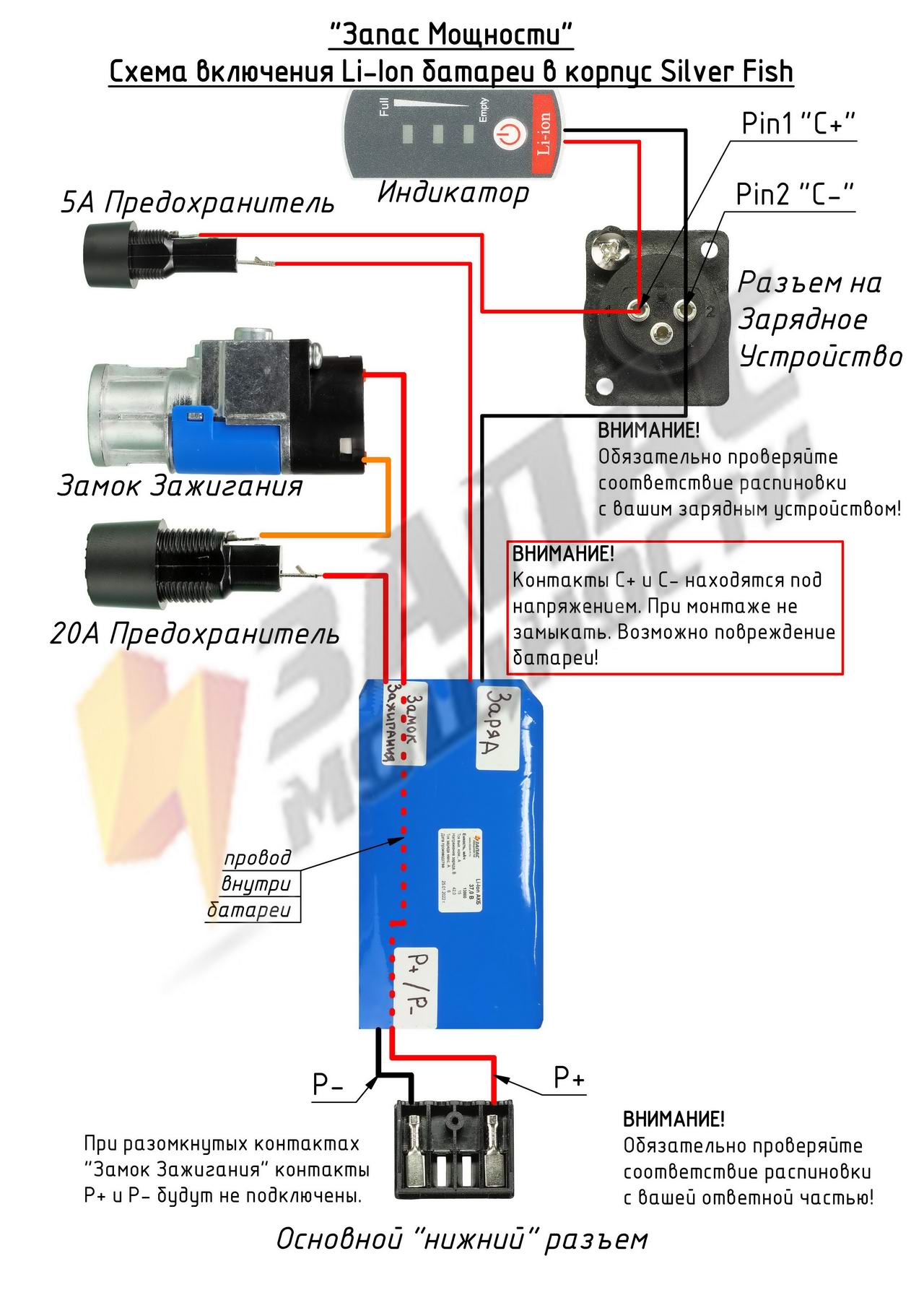

  Если вы приобрели батарею Запас Мощности, с разделенными выводами на Замок зажигания, разъем для зарядного устройства и нижний разъем:

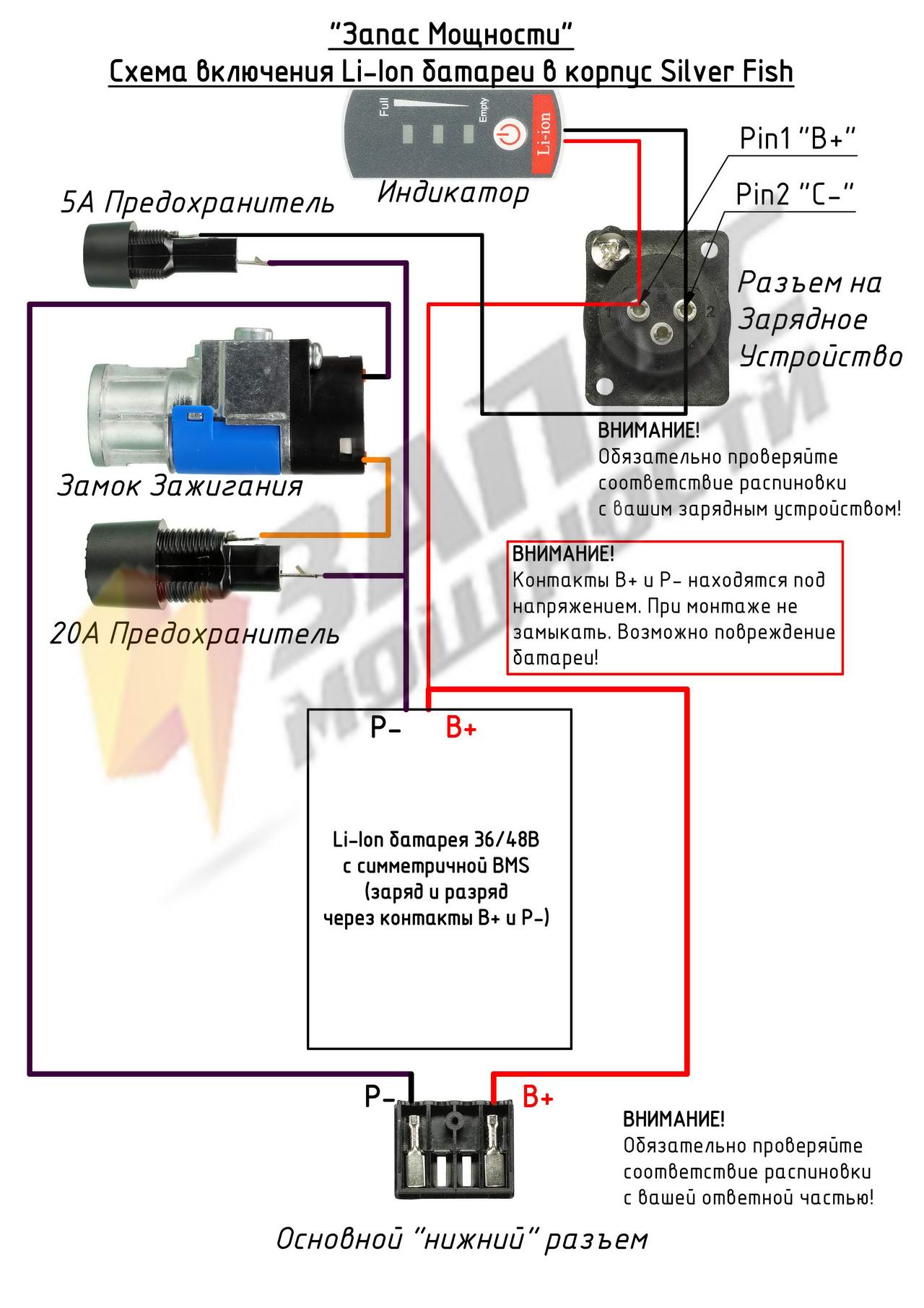

  Если у вас "обычная" батарея с симметричной BMS, т.е. с двумя контактами B+ и P-, через которые батарея и разряжается и заряжается:

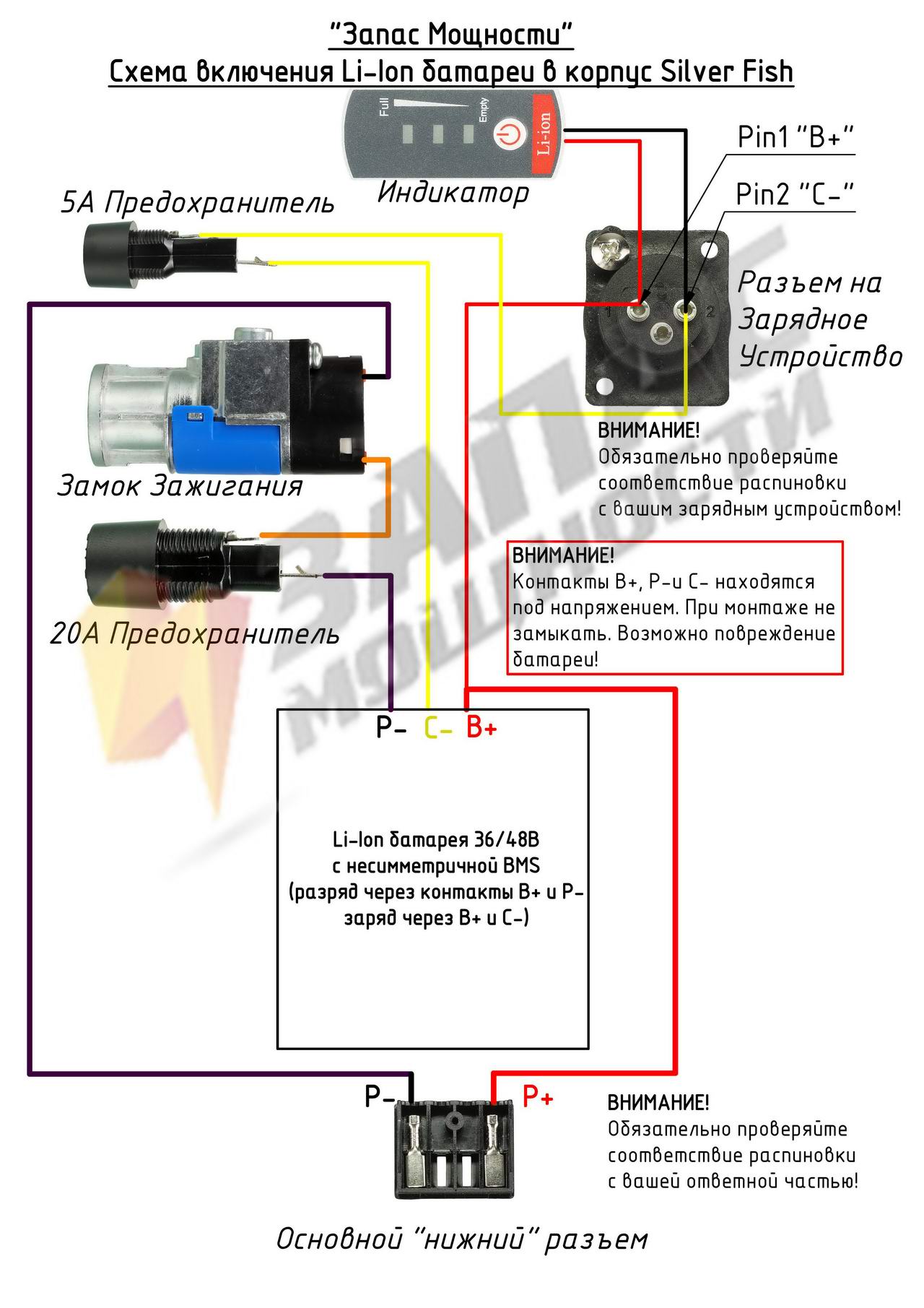

  Если у вас "обычная" батарея с несимметричной BMS, т.е. с тремя контактами B+, P- и С-, где разряд идет через В+ и Р-, а заряд через В+ и С-. Провод "С-" обычно выводится желтым цветом.
