Введение.
Фонарь для дайвинга модели MJ-850, выпускаемый компанией MagicShine, на сегодняшний день, уже успел стать достаточно популярным. При довольно демократичной цене, эта модель обладает качественным светом, хорошей функциональностью и не уступает, в этих аспектах, более именитым собратьям. Но, как и у любой техники, одним из ключевых критериев является качество. Вот как раз о качестве фонаря MagicShine MJ-850 мы и поговорим сегодня.
Одним из основных элементов практически любого светодиодного фонаря является плата управления светодиодом,- так называемый "драйвер". Драйвер необходим для того, чтобы светодиод, который управляется током, работал в строго отведенных для него режимах, т.е. драйвер подает на светодиод строго ограниченный ток и напряжение в широком диапазоне входного напряжения питания. Именно благодаря драйверу светодиодные фонари имеют постоянную яркость свечения в процессе всего цикла работы до полного разряда элементов питания.
От качества разработки схемы управления и изготовления самой платы и зависит исправная и бесперебойная работа светодиодного фонаря в течении всего срока службы.
Возвращаясь к светодиодному фонарю MagicShine MJ-850 нельзя не признать, что первые модели устанавливаемых в них драйверов, имевшие маркировку MJ-824, были недоработанными в области принципиальной схемы. Приводило это к тому, что по прошествии нескольких минут работы, на драйвере горел силовой транзистор и фонарь прекращал работу.
В дальнейшем, производитель усовершенствовал схему контроллера и с недавнего времени MagicShine начали выпускать новую модель драйвера, которая получила индекс MJ-824B. Во все новые фонари MJ-850 утанавливается именно эта модель драйвера. По опыту могу сказать, что еще не столкнулся не с одним случаем выхода из строя фонаря MagicSine MJ-850 с драйвером MJ-824B.
Но как быть тем, кто уже успел испытать разочарование в связи скоропостижной кончиной свежеприобретенного фонаря для дайвинга, который мог и не прожить до полного разряда аккумуляторов. Все фонари приобретенные в нашем магазине "Запас Мощности", у которых наблюдалась данная неисправность, мы ремонтировали по гарантии. Но я не могу сказать за других продавцов, особенно если фонарь был куплен в зарубежных online-магазинах.
Тут еще надо отметить, что конструкция MagicShine MJ-850, в отличии от большинсва светодиодных фонарей, не предполагает легкого и быстрого ремонта. Процедура замены драйвера требует,как минимум, наличия специальных приспособлений и хотя бы небольшого опыта работ в этой области. Дальнейшая статья посвящена тому, чтобы как можно подробнее и нагляднее описать процедуру замены драйвера в светодиодном фонаре MagicShine MJ-850.
Необходимый инструмент.

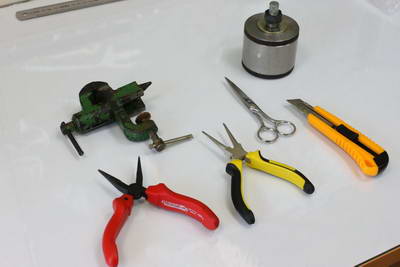

Для начала, посмотрим какой инструмент и оборудование нам понадобится для того, чтобы после ремонта фонарь заработал. Во-первых это перчатки. Без перчаток хвататься за рефлектор недопустимо (последствия небрежного отношения к рефлектору будут видны на фотографиях ниже).

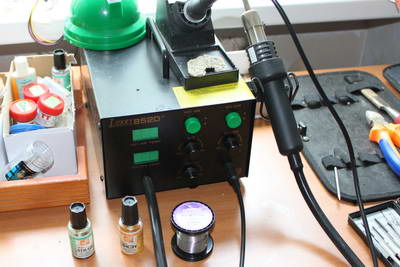

Далее- тонкогубцы с шириной развода губок не менее 50мм. Также нам понадобятся тонкогубцы с остыми кончиками. Ширина развода губок не менее 40мм. Тиски слесарные. Ширина развода 60-100мм. Паяльник со всеми прибамбасами (припой, флюс, пинцеты и пр...). Мы использовали паяльную станцию LuKey 852D+.

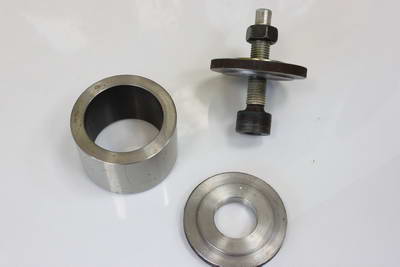

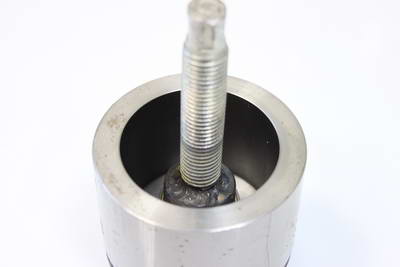

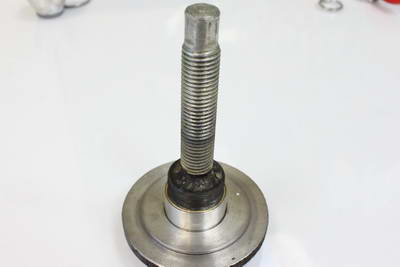

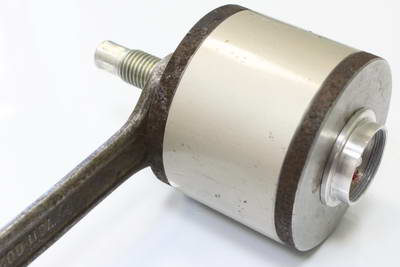

Теперь перейдем к специфичным приспособлениям. Нам понадобится что-то типа такого съемника.
Его задача- выпрессовать латунное кольцо с припаянным к нему драйвером из алюминиевой гильзы светодиодного модуля. Съемник делали сами, поэтому рекомендаций по приобретению данного аксессуара давать не буду. Вот, в принципе, и весь комплект инструмента.

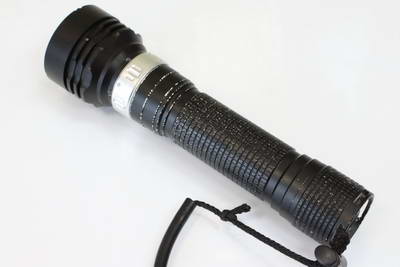

В качестве подопытного был выбран "видавший виды" экземпляр фонаря MJ-850.
В результате длительного использования в морской воде у него несколько испортилась девственность покрытия и в настоящее время он используется в качестве тестового образца.
Разборка фонаря.

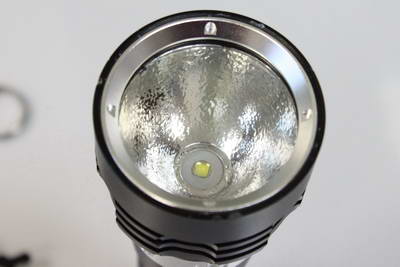

Откручиваем внешнее серебристое колечко, которое прижимает стекло рефлектора MJ-850.
На нем есть небольшие пазы, используя которые начинаем процесс разборки.

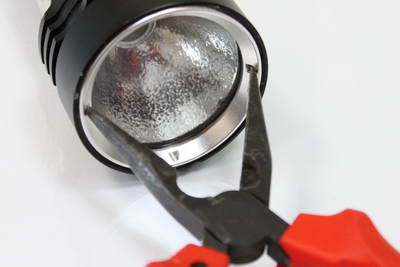

Открутить его не составит труда с помощью тонкогубцев уперев их так как изображено на фотографии.

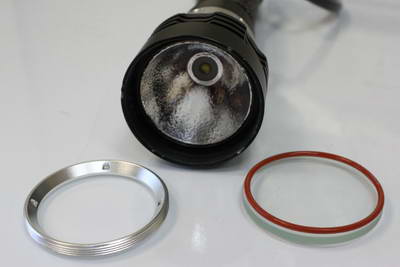

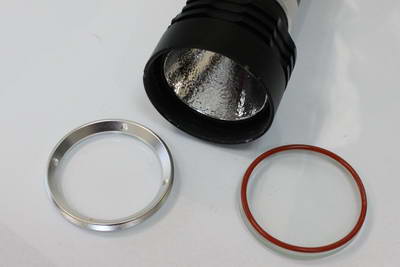

Легонько постукивая изголовьем фонаря по, к примеру, деревянной поверхности добиваемся того, что стекло с прилипшим к нему уплотнительным резиновым кольцом выпадают из корпуса фонаря.
Откручиваем рефлектор.

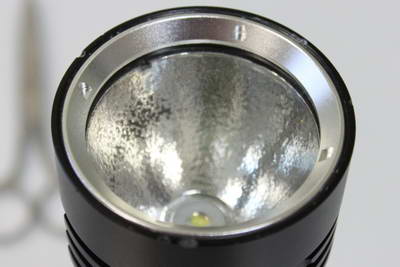

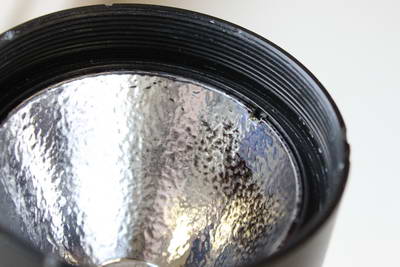

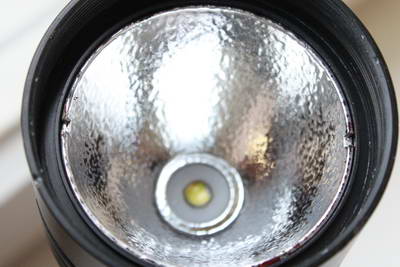

Еще раз хочу предупредить. Ни в коем случае не касайтесь отражающей поверхности рефлектора пальцами. Четкие и яркие отпечатки вам будут обеспечены. Пытаясь оттереть их вы обязательно повредите напыление (видно на фото) и рефлектор можно будет выкинуть.
В крайнем случае, если несчастье все же произошло и вы оставили свой отпечаток на отражающей поверхности, купите в магазине фотоаксессуаров набор для протирки оптики. В такой набор обычно входят фланелька и жидкость. Ну и без фанатизма, конечно.

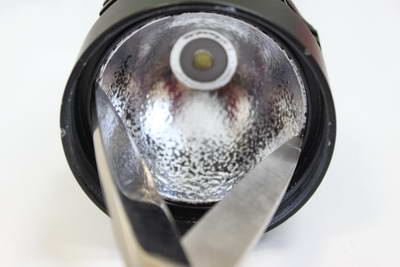

Рефлектор откручивается достаточно легко. Можно в пазы, которые имеются на наружной его части, вставить концы ножниц.
Опять же, аккуратно, чтобы не поцарапать.

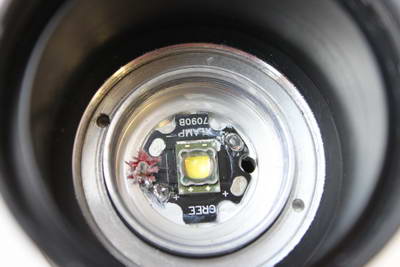

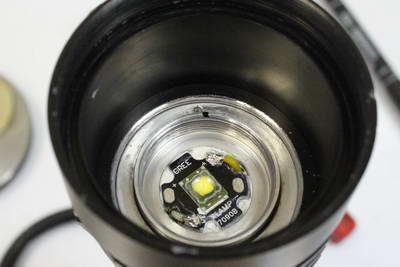

Открутив рефлектор, видим внутри корпуса непосредственно светодиодный модуль, прижатый алюминиевым кольцом и пластиковую шайбу, которая изолирует электрические контакты светодиода от поверхности рефлектора.

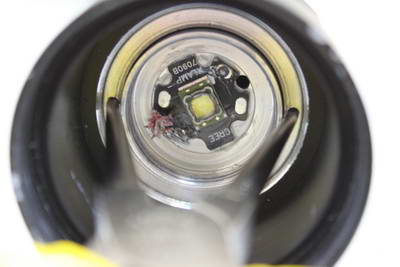

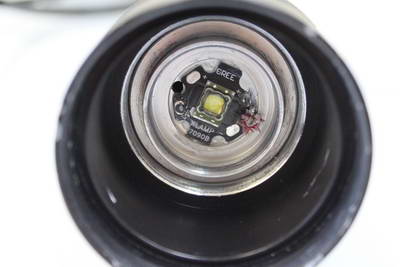

Светодиод Luminus SST-50 установлен на металлическую подложку от светодиода CREE, о чем свидетельствует соответствующая маркировка.

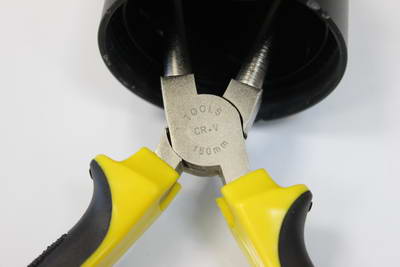

Кольцо откручивается тонкогубцами за два отверстия на верхней плоскости кольца.

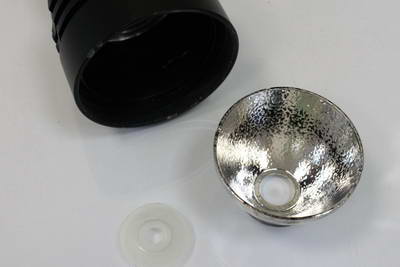

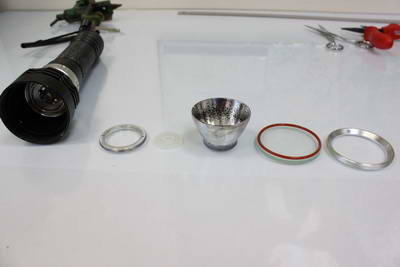

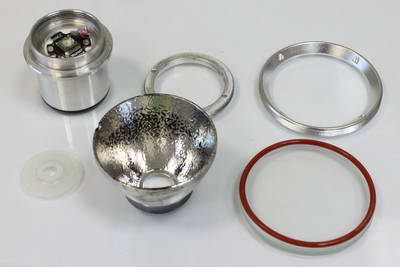

Ниже представлены все запчасти, которые у нас появляются на этом этапе разборки.
Все, можно доставать светодиодный модуль.
Если модуль не вылезает из корпуса фонаря под собственным весом, то, скорее всего, он посажен на теплопроводный герметик и для того, чтобы его вытащить сделаем следующее: откручиваем крышку батарейного отсека, вставляем один из аккумуляторов 32650. Используя аккумулятор как поршень, выталкиваем модуль наружу из корпуса фонаря.

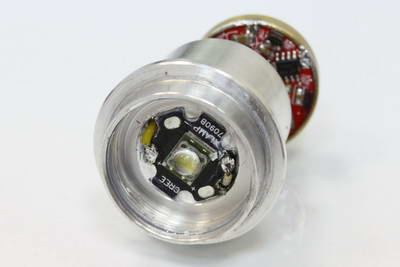

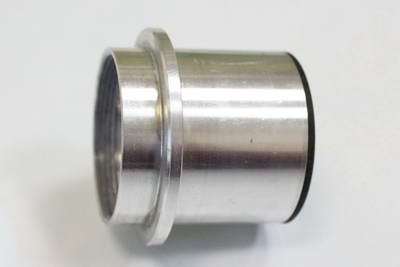

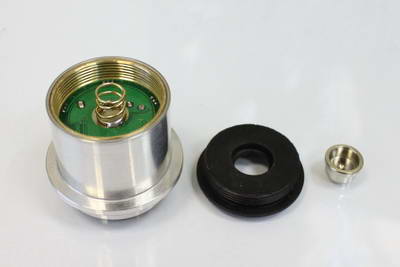

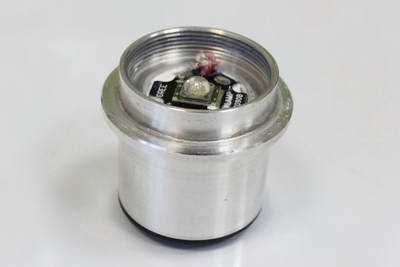

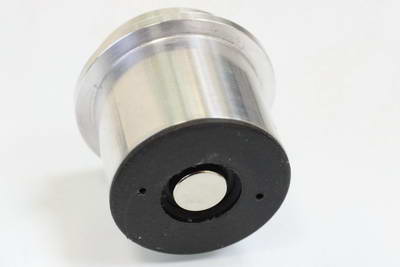

Светодиодный модуль представляет собой алюминиевую гильзу с одной стороны которой находится светодиод Luminus SST-50, посаженный на термопасту, а с другой стороны запрессовано латунное колечко с припаянной платой драйвера. Все это закрыто пластиковой крышечкой.
Крышечка откручивается "от руки". Не теряем металлический колпачек, закрывающий пружину плюсового контакта.
Перед тем как извлекать драйвер из гильзы необходимо отпаять провода от светодиода.

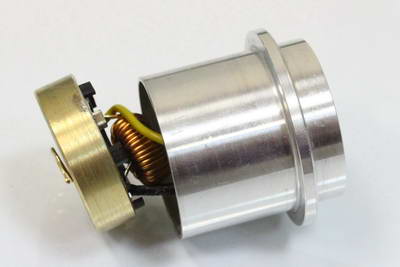

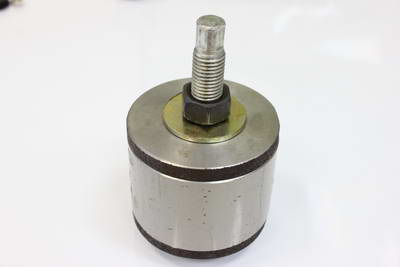

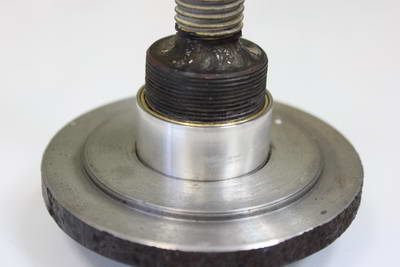

Кольцо с драйвером выпрессовываем с помощью съемника.

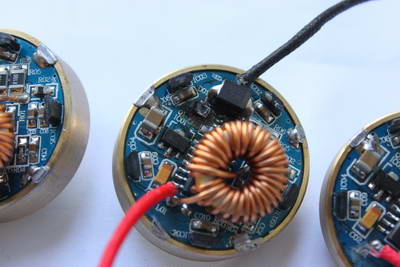

Вот так выглядит неисправный драйвер модели MJ-824.

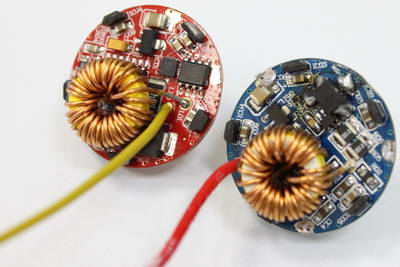

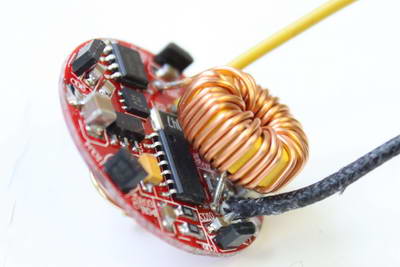

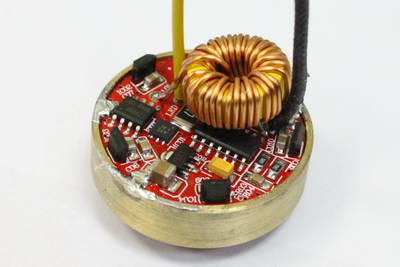

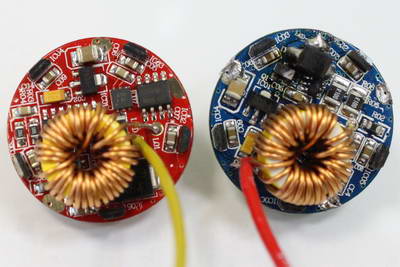

А вот так выглядит новый драйвер с индексом MJ-824B (красный текстолит)

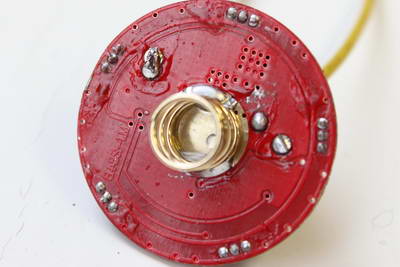

Плата драйвера припаяна к латунному кольцу в трех местах.
Отпаиваем драйвер от кольца. Для облегчения процесса, предварительно срезаем ножом излишки припоя. Затем аккуратно надавливая на тыльную сторону платы прогреваем места пайки паяльником с толстым жалом. Мы использовали обычный паяльник на 25Вт. Если все проделать аккуратно, то плата драйвера отходит от латунного кольца без каких-либо проблем. Остатки припоя с кольца удаляются с помощью того же ножа.
Лудим контактные площадки на новом драйвере.
Также, необходимо припаять минусовой (черный) провод со старой платы на новую.
Припаивается он в монтажное отверстие на плате рядом с одним из контактов катушки.
Предварительно прогрев латунь, припаиваем новую плату драйвера.
В соответствии с маркировкой "+" и "-" припаиваемся к светодиоду.

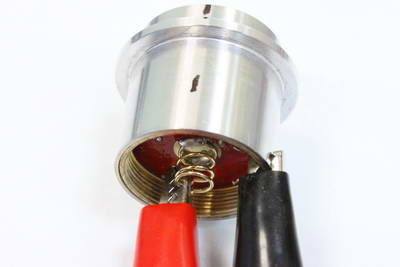

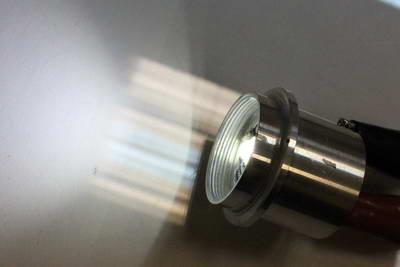

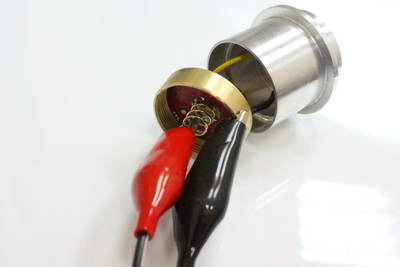

На этом этапе делаем первую проверку работоспособности платы управления. Подсоединив источник питания с напряжением 6-9В
к драйверу

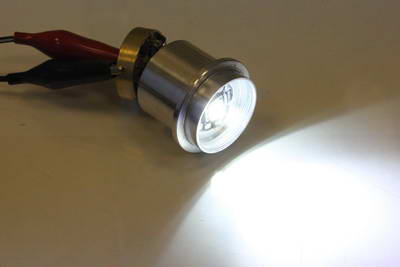

с помощью магнита проверяем работу светодиода во всех режимах. Для этого поочередно подносим магнит к управляющим элементам, которые расположены по краю платы.
Если все работает,- продолжаем.
Сборка.
Аккуратно запрессовываем латунное колечко с установленным на нем драйвером обратно в гильзу. Самый простой способ сделать это, зажав гильзу в слесарные тиски и пользоваться губками как прессом. Можно, конечно, и молоточком, но это, как минимум, неправильно.

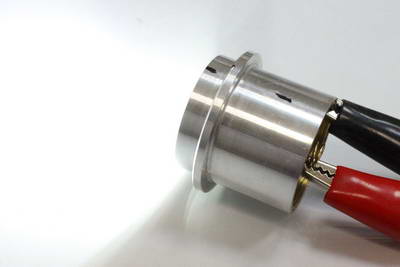

Еще раз проверяем работу платы вышеописанным способом.
При этом, неплохо было бы, пометить маркером на гильзе то место, при контакте с которым светодиод отключается.
Это будет положение "Standby". По этой метке мы в дальнейшем соорентируем гильзу в корпусе.
Закручиваем обратно пластмассовую крышечку с металлическим колпачком на плюсовой контакт.
Устанавливаем собранный светодиодный модуль в корпус фонаря, предварительно нанеся на корпус модуля небольшое количество термопасты. Ориентируем нашу метку на гильзе с точкой на корпусе фонаря MJ-850.
Прижимаем светодиодный модуль алюминиевым колечком. Устанавливаем аккумуляторы и проверяем правильность позиционирования модуля внутри корпуса. Если режимы получились немного смещенными относительно обозначений на корпусе, с помощью тех же самых тонкогубцев аккуратно поворачиваем модуль внутри корпуса. Окончательно закручиваем прижимающее кольцо.
Посавив на место пластиковую шайбу на светодиод закручиваем отражатель. Резьбу на отражателе можно смазать термопастой- это улучшит теплоотвод от светодиодного модуля. Соблюдаем все меры предосторожности, чтобы не повредить и не заляпать корпус рефлектора.

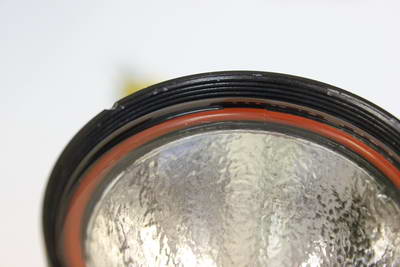

Устанавливая на место стекло с резиновым кольцом я бы рекомендовал промазать паз, в который становится уплотнитель, каким либо нейтральным силиконовым герметиком или смазкой (видна на фото)
Совсем чуть-чуть.
Закручиваем прижимное кольцо уперев в пазы губки тонкогубцев. Тут можно не скупиться и закручивать его "от души". Кстати, с завода, это кольцо зачастую недокручено, что приводит к протечкам фонаря MJ-850 особенно на небольших глубинах. Не поленитесь, проверьте ваш фонарь.
Вот, в принципе, и вся процедура. При наличии всех инструментов, по времени она занимает около 40-60 мин.
Если вы не чувствуете в себе сил проделать это самостоятельно, мы можем взять в ремонт ваш фонарь MagicShine MJ-850 независимо от того, где вы его купили.
