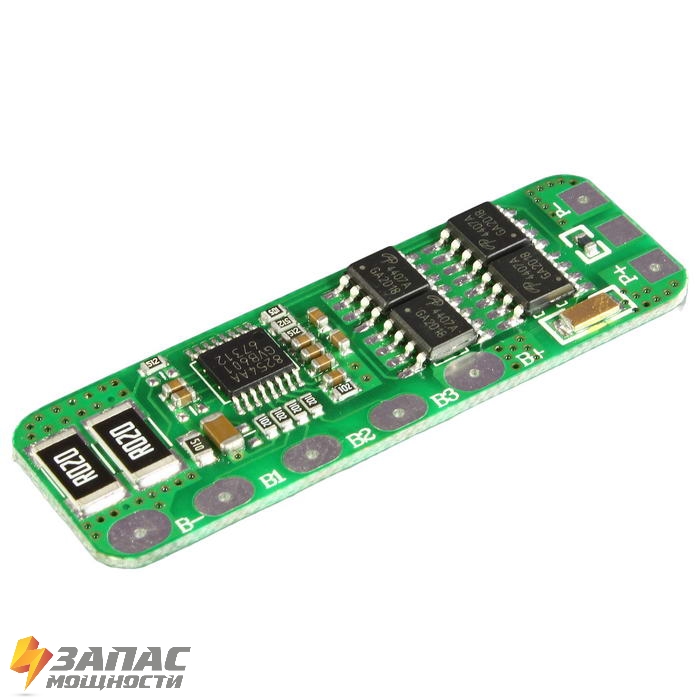

Контроллер заряда-разряда (PCM) для Li-Ion батареи 14,8В 04А 4S-EBD-02 купить в магазине Запас Мощности
Артикул: 0293

Описание товара:

Номинальное напряжение: 14,8В
Номинальный рабочий ток: 4А
Защита от перезаряда/переразряда/перегрузки
Встроенный терморезистор



Характеристики:
Артикул
0293
Модель
4S-EBD-02
Балансир
нет
Термодатчик
да
Номинальное напряжение
14,8В (4S)
Напряжение зарядки, В
16,8 (CC/CV)
Ток потребления, мкА
<50
В наличииВ наличии
Поделиться

Описание товара

Технические характеристики

Модель: 4S-EBD-02
Количество последовательно-соединенных Li-Ion АКБ: 4шт
Рабочие напряжения: 11,2В ... 16,8В
Напряжение перезаряда ячейки (VCU): 4,275±0,025В
Напряжение переразряда (VDD): 2,3±0,1В
Номинальный рабочий ток: 3А - 4А
Пороговое значение тока (IEC): 4А - 6А
Защита от перезаряда
Защита от переразряда
Защита от КЗ
Размеры,мм: 15 х 46.1 х 2.62
Вес, гр: 2

Контроллер: S-8254А
Даташит на S-8254А

Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:
" B- " - общий минус батареи
" B1 " - +3,7В
" B2 " - +7,4В
" B3 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
"T " - выход терморезистора NTC 10K

Характеристики:
Прочие
Артикул 0293
Модель 4S-EBD-02
Балансир нет
Термодатчик да
Номинальное напряжение 14,8В (4S)
Напряжение зарядки, В 16,8 (CC/CV)
Ток потребления, мкА <50
Максимальный ток заряда, А 4
Максимальный ток разряда, А 4
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,15 ± 0,1
Напряжение переразряда, В 2,3 ± 0,1
Время срабатывания защиты переразряда, мс 500 - 1500
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 6 ± 1
Время срабатывания защиты по току, мс 5 - 60
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 15 х 46.1 х 2.62
Вес, гр 3
Гарантия, м. б/г
