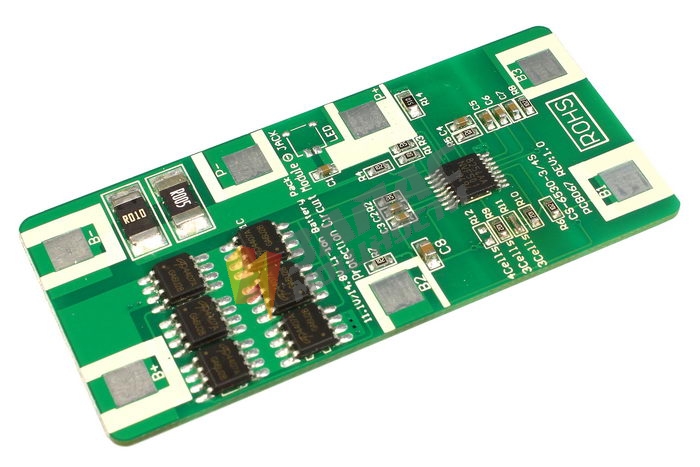

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 12A HCX-D087

Технические характеристики

Модель: HCX-D087
Количество последовательно-соединенных Li-Ion АКБ: 4шт (3S- поддерживается)
Рабочие напряжения: 9,6В ... 16,8В
Алгоритм заряда: CC/CV
Номинальный ток разряда: 12А
Максимальный ток заряда: 12А
Напряжение перезаряда ячейки (VCU): 4,25±0,025В
Время срабатывания защиты: 0,5-1,5с
Напряжение возобновления заряда: 4,15±0,025В
Напряжение переразряда (VDD): 2,5±0,08В
Время срабатывания защиты: 50-150мс
Напряжение возобновления разряда: 3,0±0,1В
Пороговое значение тока (IEC): 30±10А
Сброс защиты: отключение нагрузки
Защита от КЗ:
Время срабатывания защиты: 200-500мкс
Сброс защиты: отключение нагрузки
Сопротивление схемы защиты: <=20мОм
Возможность подключения индикации
Температура использования: -40°С ... +85°С
Размеры,мм: 64 х 30 х 5мм
Вес, гр: 8

Контроллер: S-8254А
Даташит на S-8254А

Особенности:
-Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
-Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

- Возможность работы c батареями 3S (3 последовательных аккумулятора)
Контроллер HCX-D087 имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для переключения контроллера в режим 3S необходимо перемкнуть контакты R11, а резистор R12 переместить на R9 (R12, при этом, остается разорванным)

Описание выводов:
" B- " - общий минус батареи
" B1 " - +3,7В (в режиме 3S не подключается)
" B2 " - +7,4В (в режиме 3S - 3,7В)
" B3 " - +11,1В (в режиме 3S - 7,4В)
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
