Xindao Electronic Tech Co., LTD

Описание товара:

Номинальное напряжение: 22,2В
Номинальный рабочий ток: 10А
Защита от перезаряда/переразряда/перегрузки
Балансир
Характеристики:
Артикул
0114
Производитель
Модель
XR-6S-ZD-10
Балансир
да
Электронный ключ
Нет
Термодатчик
нет
Номинальное напряжение
22,2В (6S)

Описание товара

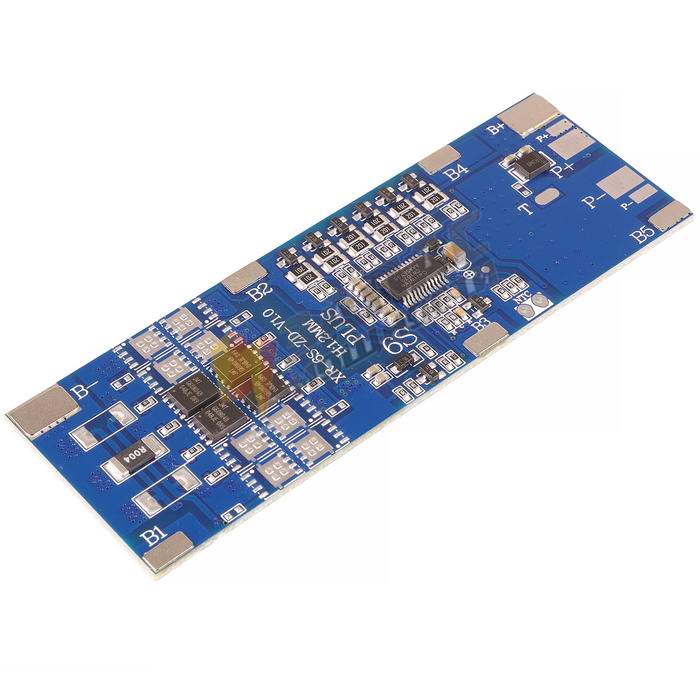

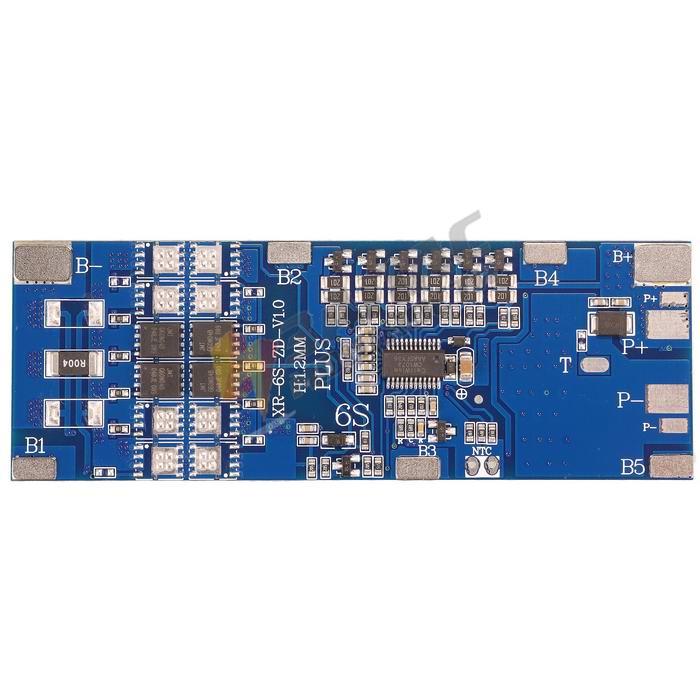

Симметричная плата защиты (PCM) для Li-ion батарей с номинальным напряжением 22,2В (6S)
Максимальный рабочий ток 10А (для заряда и разряда используется один и тот же порт)
Предохраняет батарею от перезаряда/переразряда, перегрузки.

Особенности:

-Балансир: Плата контроля XR-6S-ZD-10 имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.

Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением заряда в течении нескольких часов после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше напряжения заряда: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.


ВНИМАНИЕ: платы защиты, приобретенные отдельно и имеющие следы использования (пайки, монтажа) обмену-возврату не подлежат. Вы можете заказать изготовление батареи на нашем производстве. На батарею в сборе предоставляются гарантийные обязательства.

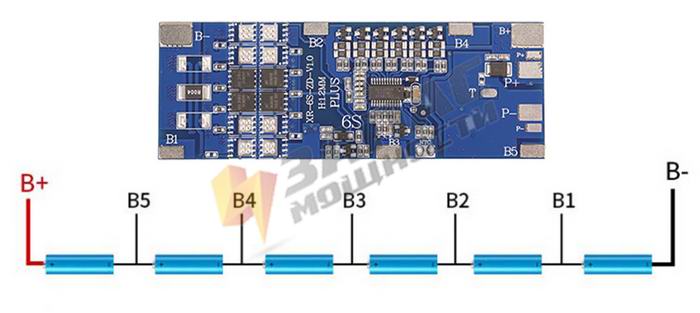

Схема включения:


Характеристики

Прочие
Артикул 0114
Производитель Xindao Electronic Tech Co., LTD
Модель XR-6S-ZD-10
Балансир да
Электронный ключ Нет
Термодатчик нет
Номинальное напряжение 22,2В (6S)
Напряжение зарядки, В 25,2 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,15 ± 0,05
Ток балансировки на каждую ячейку, мА 40 ± 5
Ток потребления, мкА <30
Максимальный ток заряда, А 10.00
Максимальный ток разряда, А 10.00
Напряжение перезаряда, В 4,25 ± 0,025
Напряжение сброса защиты, В 4,1 ± 0,05
Напряжение переразряда, В 2.7 ± 0,08
Напряжение сброса защиты, В 3,0 ± 0,1
Защита по току, А 25 ± 5
Время срабатывания защиты по току, мс 15 - 25
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 220 - 300
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -20 ... +85
Температура хранения, °С 0 ... +60
Размеры, мм 96 х 34 х 2.8
Вес, гр 14
Гарантия, м. б/г
