Комплект для сборки Li-Ion батареи 11,1В c BMS до 25А (черный)

Комплект для сборки 12В (11,1В) Li-Ion батареи.
Размер корпуса полностью аналогичен размеру свинцово-кислотного аккумулятора 12В 7-9Ач, широко применяемому в UPS и других устройствах.

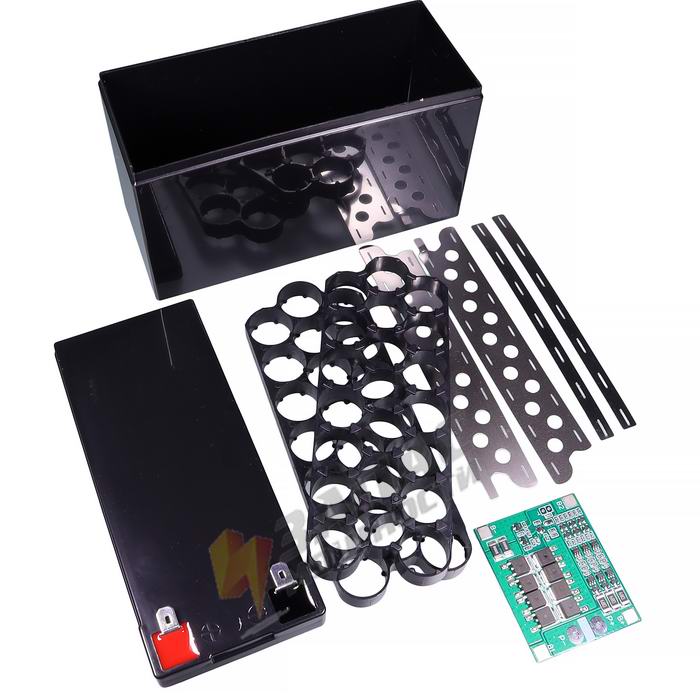

В комплект входит:
- Корпус батареи с размерами 150 х 65 х 94мм;
- Холдеры для ячеек 18650 в конфигурации 3S7P;
- Комплект сварочной ленты для соединения ячеек контактной сваркой в конфигурации 3S7P;
- Плата защиты (BMS) с функцией балансира.
ВНИМАНИЕ! Аккумуляторы 18650 в комплект не входят. Вы можете приобрести нужные вам ячейки 18650 отдельно или заказать уже готовую батарею в данном корпусе, собранную нашими специалистами.




Максимально-возможное количество ячеек 18650, которое можно разместить в корпусе: 21 шт

Характеристики BMS:

Схема включения BMS:

Пример компоновки ячеек 18650 и BMS внутри корпуса:



Чем заряжать такую Li-Ion батарею:

Подойдут зарядные устройства для 3S (11,1В) Li-Ion батарей. Напряжение такого зарядного устройства должно составлять 12,6В. Например:


FAQ

В: Можно ли использовать полученную Li-ion батарею в источнике бесперебойного питания (UPS) взамен старой свинцовой батареи?
О: Нет. По крайней мере, без переделок бесперебойника. Дело в том, что для стандартного аккумулятора бесперебойника напряжение заряда составляет 13,5В, а минимальное напряжение, при котором происходит выключение UPS, равно около 10,5В. Именно на эти значения настроена электроника ИБП. Для Li-Ion 3S аккумулятора напряжение заряда составляет 12,6В, а минимальное  - 7,5 - 8В. Т.е. для корректной работы литиевой батареи в бесперебойнике надо, как минимум, внести некоторые корректировки в схемотехнику для изменения порогов максимального и минимального напряжения.

В: Можно ли заряжать такой литиевый аккумулятор обычным зарядным устройством для свинцовых аккумуляторов?
О: Нет, если зарядное устройство не позволяет регулировать напряжение заряда, то нельзя. Напряжение заряда свинцовых аккумуляторов в зависимости от типа исполнения варьируется от 13,5В до 14,4В. Для литиевой батареи 3S (с номинальным напряжением 10,8-11,1В) напряжение заряда составляет 12,6В. Поэтому заряжаться Li-Ion аккумулятор при подключении к "обычному" заряднику будет не корректно. Но, если ваше зарядное устройство позволяет регулировать напряжение и ток заряда (а таких много), то вы можете заряжать 3S литиевую батарею выставив напряжение заряда 12,5 - 12,6В. Максимальный ток заряда, в общем случае, лучше ограничить значением 2 - 4А.
